作者:鑫辰信息科技发布日期:2022-09-14浏览人数:321

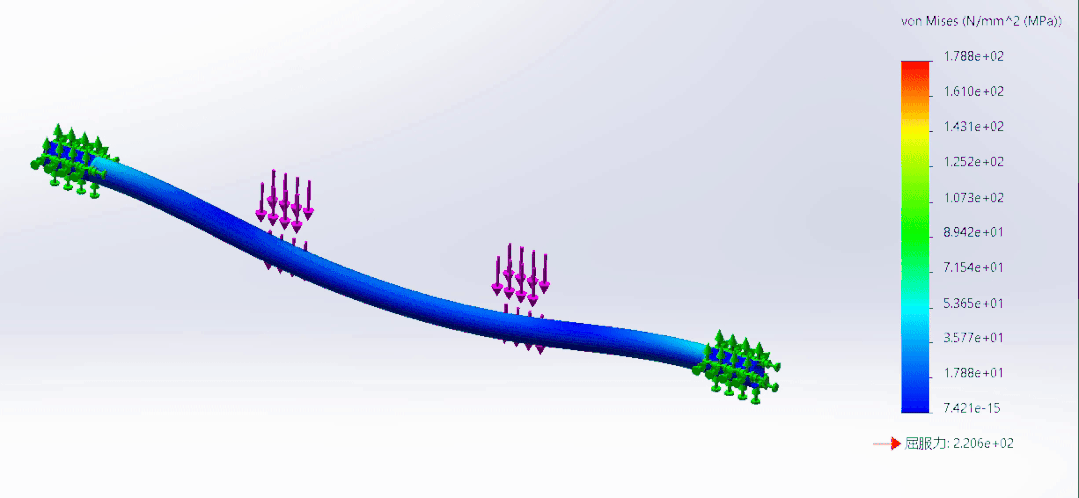

我们使用SOLIDWORKS Simulation分析了双手拉住单杠时单杠的承载情况,结果得知单杠是安全的。如果反复做引体向上运动,单杠将承受往复载荷,可能发生疲劳断裂,今天我们一起分析该工况下单杠的疲劳情况。
一:假设 - 疲劳分析

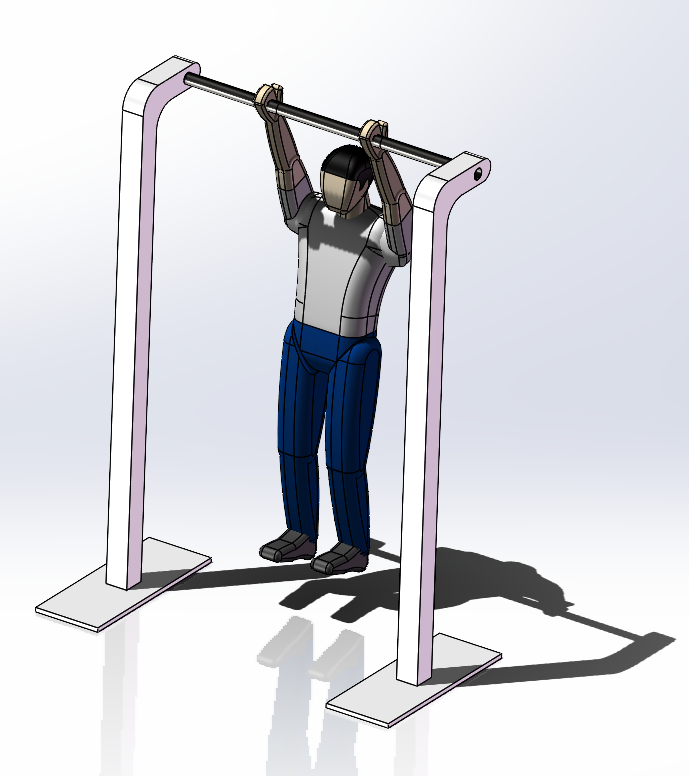

下载健身模型,人不停做引体向上运动,引体多少次单杠能疲劳断裂?提供生命图解、损坏图解说明及分析过程说明。

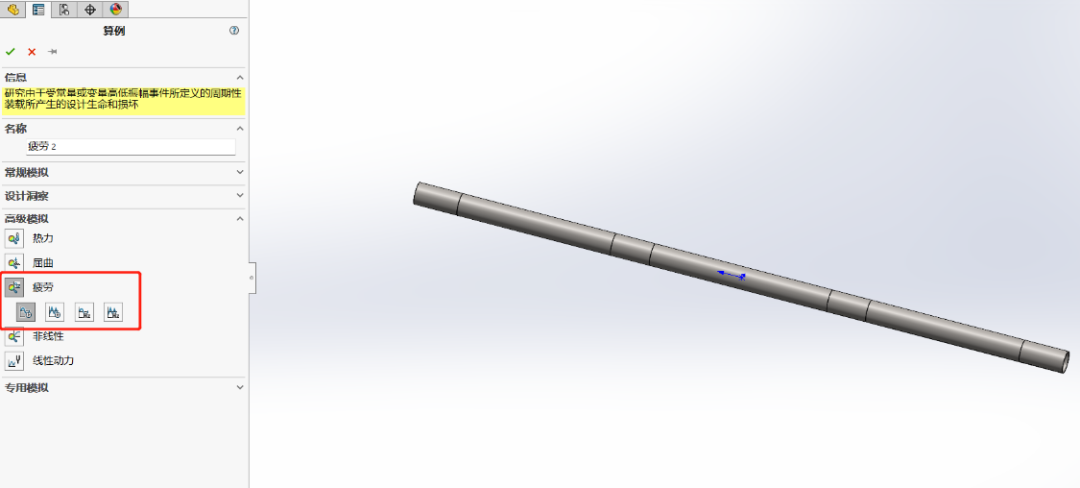

根据工况,可以使用SOLIDWORKS Simulation疲劳分析功能,因为我们只关心单杠的承载情况,所以只对单杠做分析。首先打开单杠模型,然后加载SOLIDWORKS Simulation插件,选择高级模拟下的“疲劳”分析,如下图:
二:SOLIDWORKS Simulation疲劳分析过程

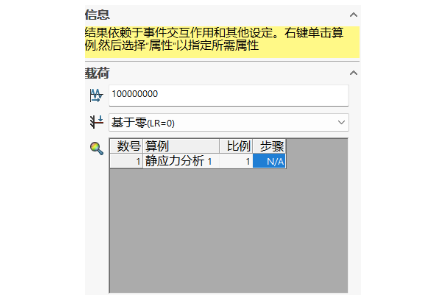

1.基础准备疲劳分析需要有静态算例、非线性算例或时间历史线性动态算例的结果用作基础,所以上期内容的静应力分析可以作为疲劳分析的基础。2.添加负载右键“负载”,并选择“添加事件”,选择上期的静应力分析为负载。

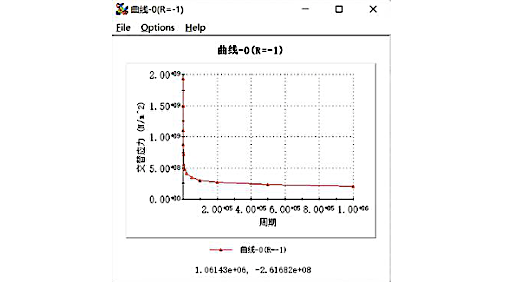

3.定义SN曲线

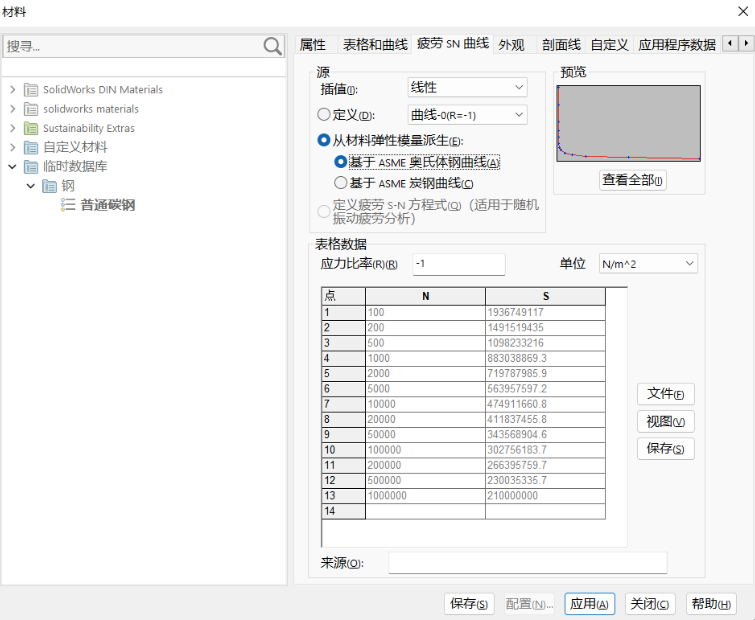

在材料对话框的疲劳 SN 曲线选项卡上定义 SN 曲线。

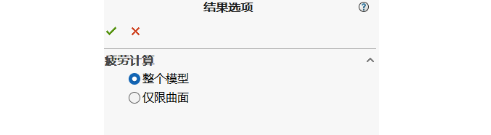

4.设定结果
选择“整个模型”为疲劳计算。
5.设定分析属性
根据需要设定分析属性。
6.运行分析

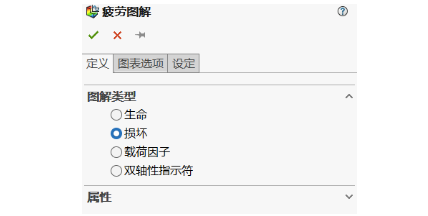

点击“运行”开始运算分析,分析完成后在结果文件夹上右键选择创建疲劳图解,选择合适的类型,可生成想用的图解,例如生命类型可生成生命图解。

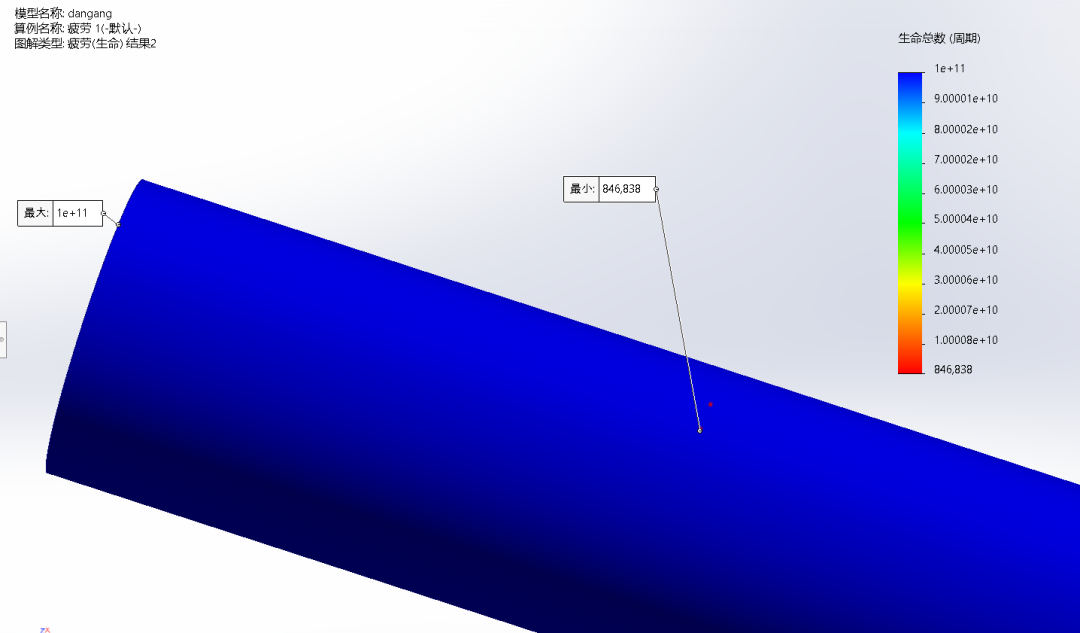

通过生命图解可以得到经过多少次运动后,单杠会发生疲劳断裂。
以上是_____次引体向上,单杠竟会被“练爆”?的详细信息,由SOLIDWORKS代理商一级代理商鑫辰科技为您提供,如果您对SOLIDWORKS正版软件感兴趣,可访问鑫辰信息科技(深圳)有限公司进行咨询。
