在机械行业设计工作中，经常需要将SOLIDWORKS工程图导出为DWG格式对外交付。不少工程师直接使用另存为的方式输出DWG文件，导出后容易出现各类问题：中心线变为实线、图层混乱、颜色错乱等，图纸拿到AutoCAD中还需要耗费大量时间二次整理。DWG映射文件相当于SOLIDWORKS与AutoCAD之间的转换桥梁，我们可以提前预设各类图元所对应的CAD图层、颜色以及线型规则。规则配置完成后，后续导出的DWG图纸可直接匹配企业CAD制图标准，大幅减少图纸的二次修改工作量。下面针对映射文件的配置、使用要点进行详细讲解。

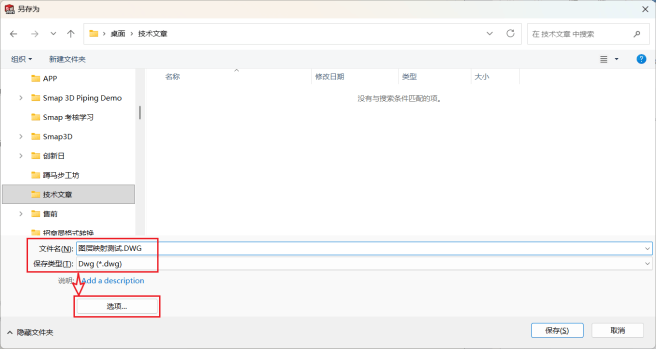

一、 打开一张工程图，将工程图图纸另存为DWG，选择【选项】

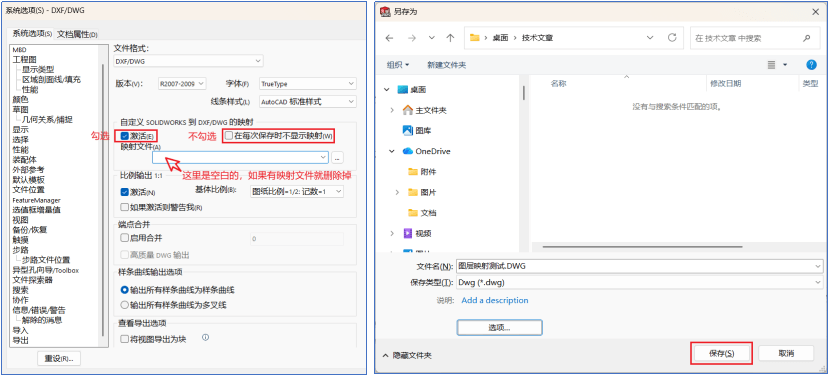

勾选【激活】，不勾选【在每次保存时不显示映射】，删除【映射文件】栏，需要重新自定义映射文件，所以需要将映射文件删除，确保映射文件栏是空白的，随后单击【确定】，

最后单击【保存】，如下图

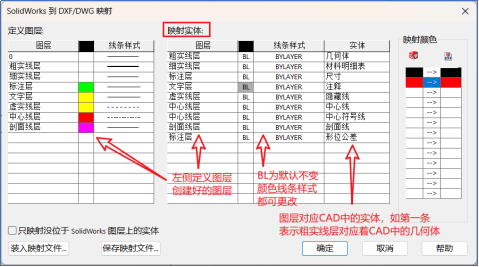

二、SOLIDWORK到DXF/DWG映射

可以根据下图定义好

定义图层：此图层后续对应的是CAD中的图层

映射实体：定义好的图层映射到CAD中的某种实体

映射颜色：图层对应的颜色导出为DWG后需要显示的颜色

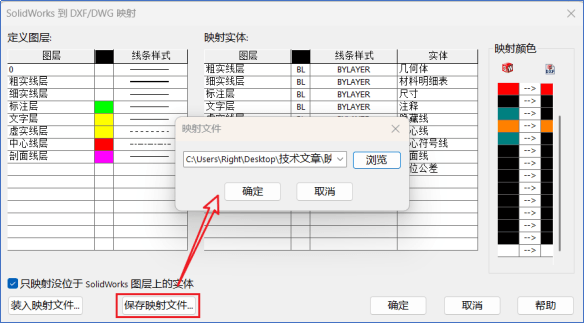

三、 保存映射文件

定义好了映射文件之后可以【保存映射文件】便于下次使用

单击【保存映射文件】，选择存储路径，最后单击【确定】

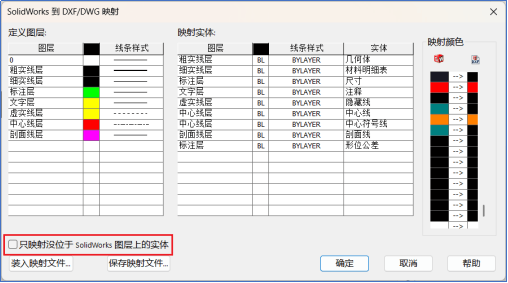

四、 只映射没位于solidworks图层上的实体

勾选【只映射没位于 SolidWorks 图层上的实体】：

勾选后，中间 “映射实体” 的分层规则，仅对「没在 SW 图层里的图形」生效：

已经在 SW 工程图里分好图层的线条、标注：会直接沿用 SW 本身的图层设置导出，不套用本次映射表里的归类规则;只有那些没分配图层、落在默认 0 层的图形，才会按照你设置的「映射实体」规则，自动分到定义好的 DWG 图层里。

不勾选(默认状态，日常推荐)【只映射没位于 SolidWorks 图层上的实体】：不管图形有没有在 SW 里分层，所有线条、标注、中心线、注释全部强制套用你做

好的映射规则，统一按表格归类到 DWG 对应图层，导出格式最标准，适合给客户、加工厂出图，能彻底统一图层规范。

五、再次单击【确定】完成之后即保存了一份DWG文件，打开DWG文件预览文件

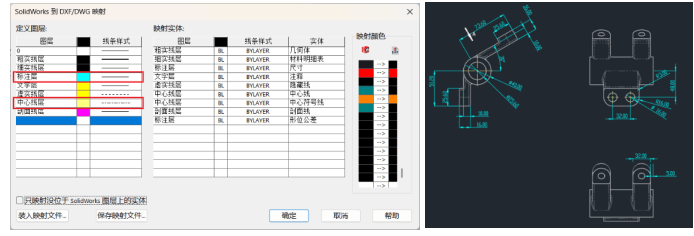

六、 再次导出修改颜色，然后查看结果

 可以看到修改了标准层和中心线层的颜色之后导出的DWG的颜色也会随之变更

以上内容即为SOLIDWORKS工程图转DWG映射文件定义技巧，可以通过这些方法来定义完成之后，输出 DWG 图纸可以直接满足企业 CAD 制图规范，减少设计人员与工艺、生产部门之间图纸沟通成本，是企业 SOLIDWORKS 标准化重要一环。
