SOLIDWORKS配置使用技巧

作者:鑫辰信息科技发布日期:2023-04-10浏览人数:576

作为设计人员,往往需要在设计时考虑结构会存在的各种状态,这种状态可能是零件的不同形态、也有可能是装配结构的不同的工作点。


如果是绘制多个零件来代替单个零件的不同形态,这种方式简单粗暴,但往往也会带来一些问题,比如统计BOM时会带出多余物料、对结构进行不同状态查看时需要频繁的显示和隐藏,同时配合处理也比较麻烦。对装配结构而言也存在同样的道理,多状态的展示往往比较复杂。


SOLIDWORKS正版软件为用户提供了配置工具,可以很方便的解决上述问题;在SOLIDWORKS软件中配置既可以在零件中也可以在装配体中使用,并且可以实现多层嵌套,灵活度极高;但需要注意的是,灵活度越高带来的是维护难度越大,因此用户需要根据实际情况选择最合适的配置嵌套方案,尽可能减少使用成本。


以下通过电机触片来介绍零件配置的基本使用方法:

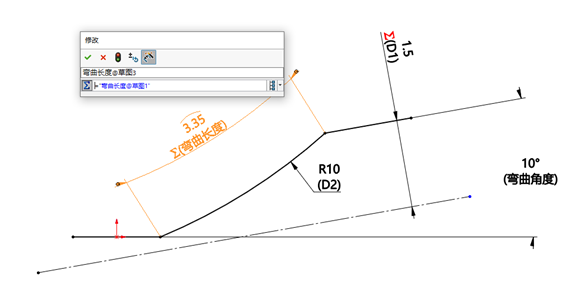

① 对电机触片进行预弯,以安装到电机中,并适配电机转轴;电机触片既需要加工的初始形态,又需要弯曲后的形态,以便用于装配,因此该零件设计需要考虑到多配置。首先用户可以建立触片的加工形态模型;为便于后期装配,模型需选取合适的基准面,并且考虑到还需建立预弯形态,因此触片的草图需经过如下特殊处理;

SOLIDWORKS配置使用技巧

SOLIDWORKS配置使用技巧

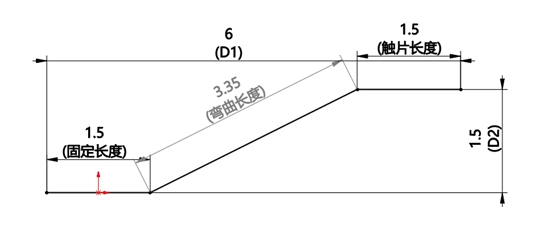

② 在完成触片的初始形态设计后,用户即可为该零件建立新配置,新配置尺寸关联参考初始形态的尺寸;并将初始形态的特征压缩,为新配置创建新的特征;切换不同配置,可以展现零件两种不同的状态。

SOLIDWORKS配置使用技巧

SOLIDWORKS配置使用技巧

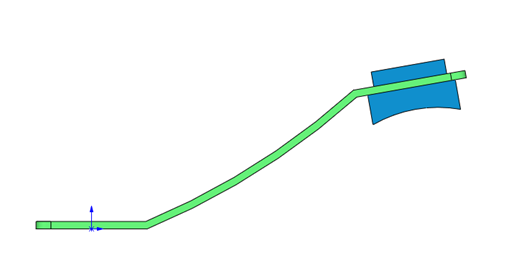

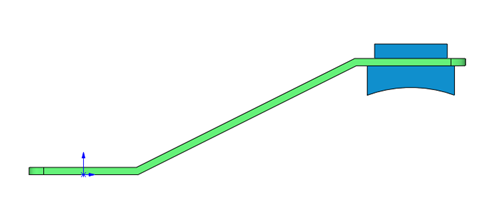

③ 在装配体中插入该零件,在装配体中可以对零件的配置进行选择,选择“初始状态”配置,触片与电机存在明显的干涉;切换至“弯曲状态”配置,则触片与电机之间实现了正确的装配关系。

SOLIDWORKS配置使用技巧


以上介绍了SOLIDWORKS软件零件配置的基本创建方法,以及零件配置在装配体中的调用;后期我们将会为装配体创建配置,并且实现配置的嵌套使用。


以上是SOLIDWORKS配置使用技巧的详细信息,由SOLIDWORKS代理商一级代理商鑫辰科技为您提供,如果您对SOLIDWORKS正版软件感兴趣,可访问鑫辰信息科技(深圳)有限公司进行咨询。
