曲面建模神器—xShape细分建模效率加倍

作者:鑫辰信息科技发布日期:2023-06-19浏览人数:398

3D Sculptor 的 xShape 应用程序使您能够使用细分建模技术创建高度风格化的曲率连续 (C2) 设计,其均可在3DEXPERIENCE Works 解决方案产品组合中使用。曲面建模爱好者知道使用参数曲面工具进行概念设计可能需要大量时间。xShape 中的细分建模速度显著加快,更像是操作粘土模型,您可以在其中推拉曲面来创建所需的形状。


一:亮点


3D Sculptor 的 xShape 与 3DE平台上的 SOLIDWORKS 模型完全集成。您可以直接在 SOLIDWORKS 中使用由 xShape 生成的几何体并继续建模,且无需导入,在任何一个程序中所做的更改都会自动更新。

接下来我们将以 SOLIDWORKS 的强大功能和细分建模的灵活性结合在一起,设计一个怪兽卡车模型进行演示xShape功能的强大

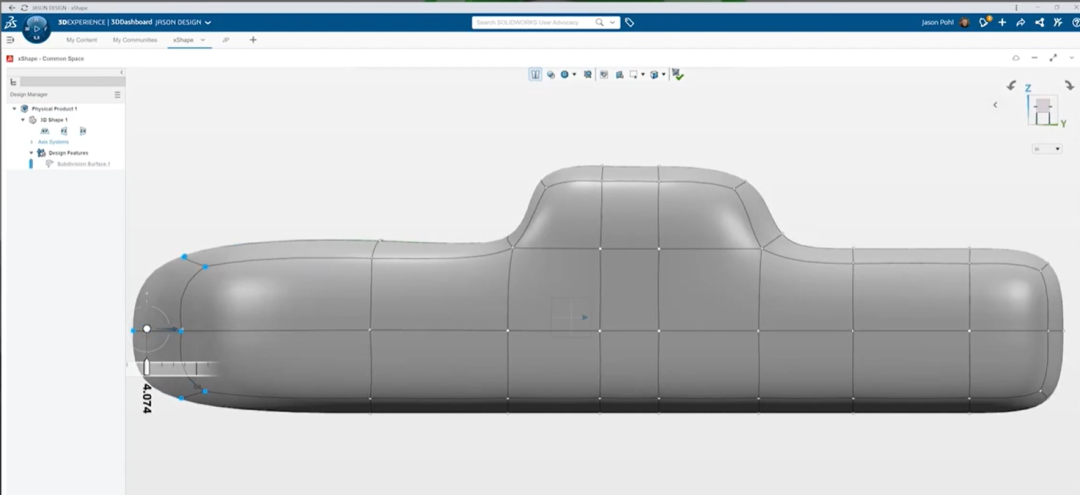

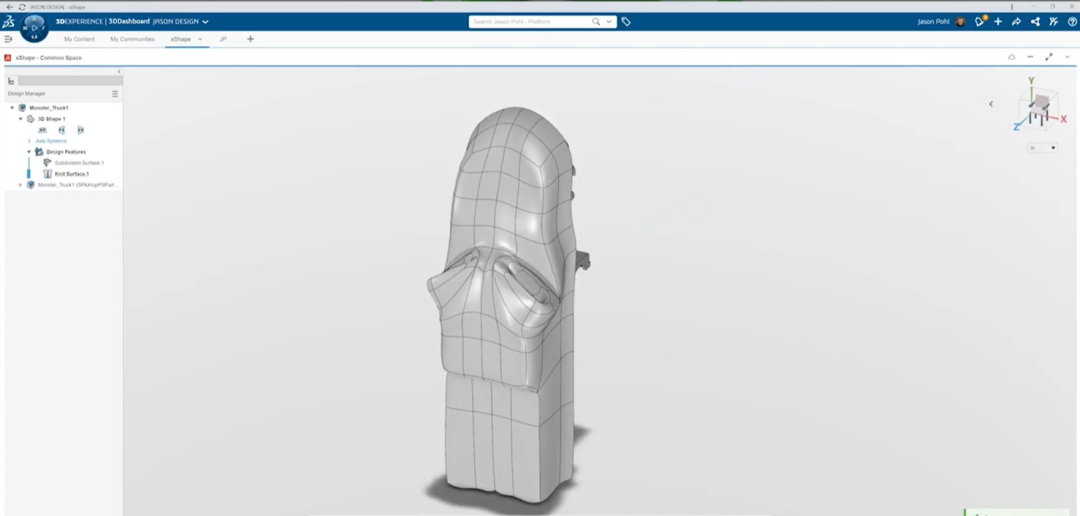

01:首先我们采用XShape开始概念建模,一般情况下我们是从草图开始工作的,但使用3D Sculptor 的 xShape只需使用XShape中的细分建模即可


曲面建模神器—xShape细分建模效率加倍

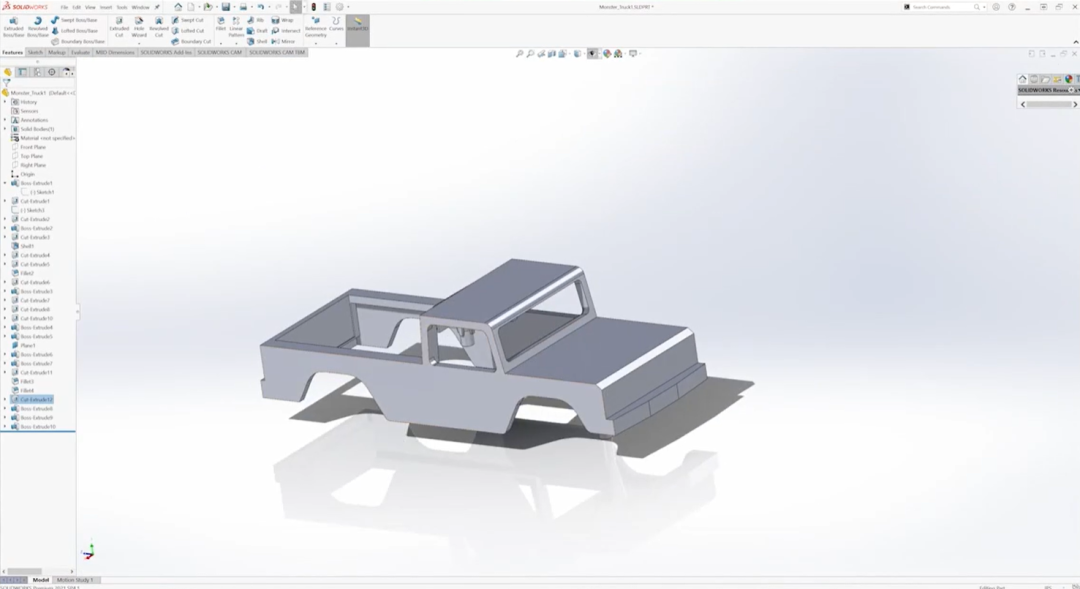

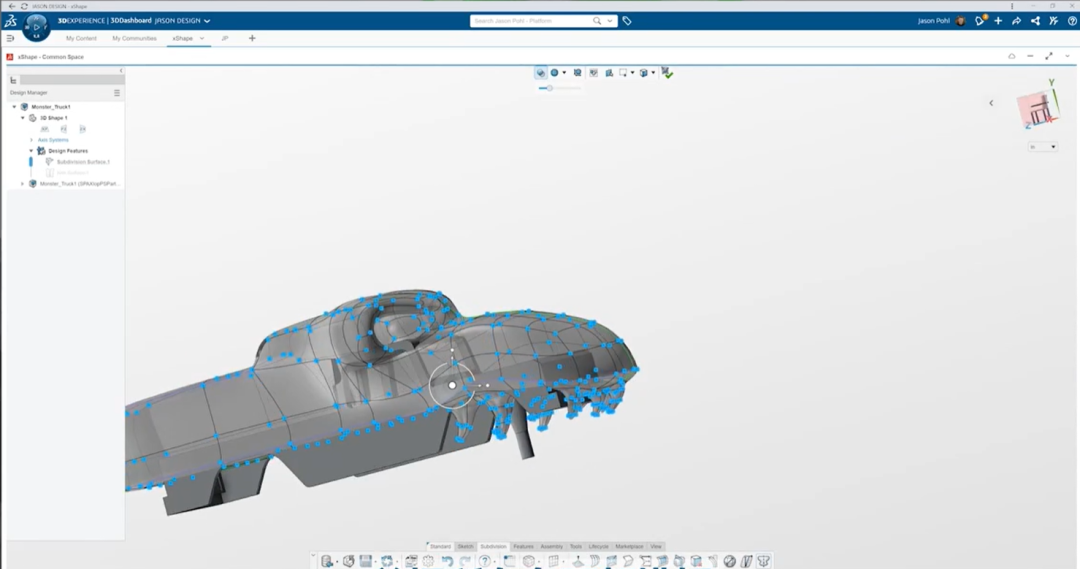

02:然后,转为使用SOLIDWORKS创建了卡车的粗略框模型,主要放在两个连接到底盘的凸台上,接着将SOLIDWORKS模型放入XShape中,并快速缩放卡车车身以契合


曲面建模神器—xShape细分建模效率加倍



曲面建模神器—xShape细分建模效率加倍

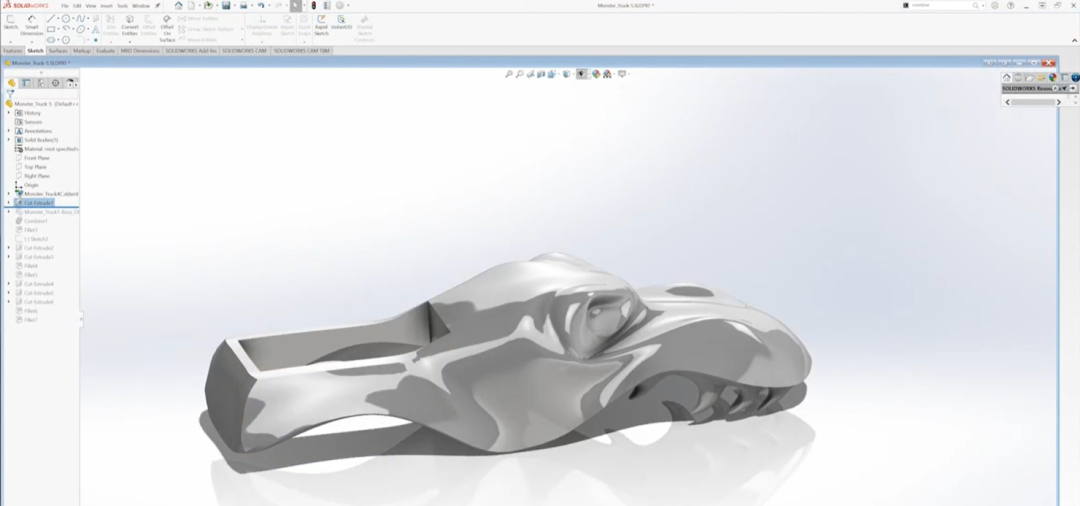

03:接着使用不透明度工具,这样就可以看到卡车的位置,并把所有东西都排好,这些工作在XShape很快的完成了,并且可以自由地将模型放到所需位置, 接着对卡车车身做了一些调整,让卡车看起来更酷,立即返回SOLIDWORKS,添加了一些特征并将原始凸台组合到卡车上


曲面建模神器—xShape细分建模效率加倍



曲面建模神器—xShape细分建模效率加倍

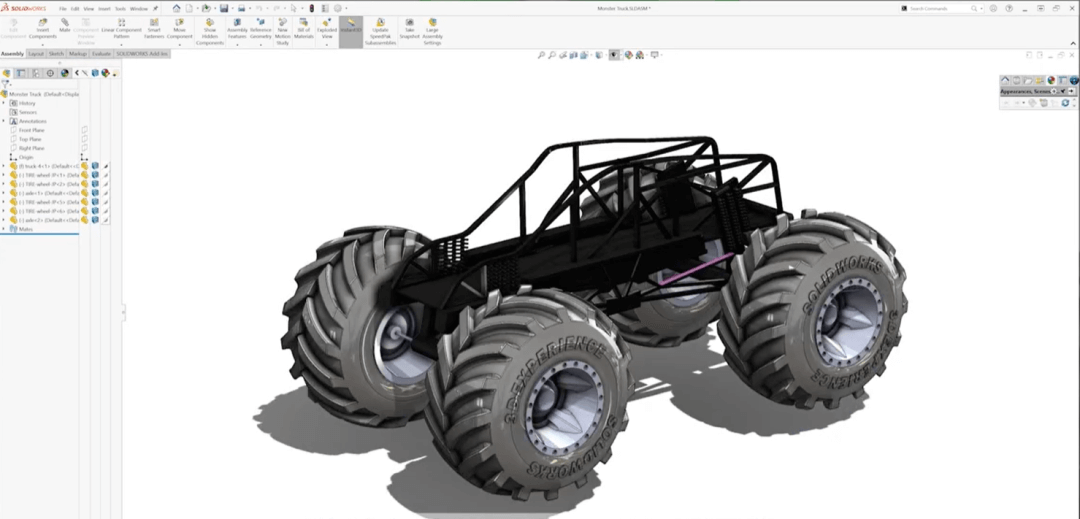

04:打开之前创建好的底盘模型,拥有所有这些元素后,在SOLIDWORKS中快速完成装配


曲面建模神器—xShape细分建模效率加倍



曲面建模神器—xShape细分建模效率加倍

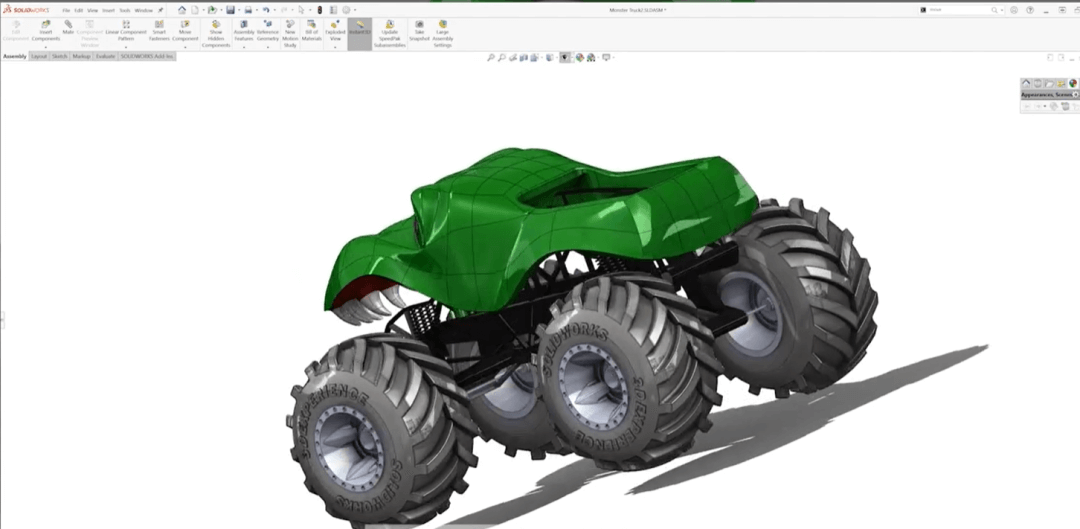

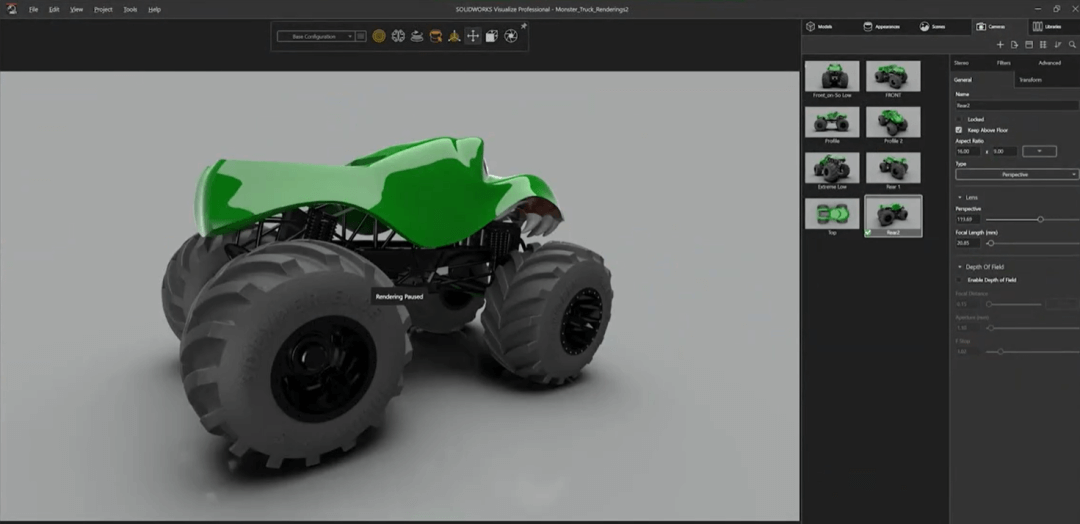

最后打开SOLIDWORKS Visualize对怪兽卡车模型的不同元素应用不同的材料,以下是渲染完成的样式,这样方便给客户进行展示,3DEXPERIENCE SOLIDWORKS for Makers完美的完成设计一个怪兽卡车模型这个项目,借助达索系统进行设计、创建、共享和制作。


曲面建模神器—xShape细分建模效率加倍

以上是曲面建模神器—xShape细分建模效率加倍的详细信息,由SOLIDWORKS代理商一级代理商鑫辰科技为您提供,如果您对SOLIDWORKS正版软件感兴趣,可访问鑫辰信息科技(深圳)有限公司进行咨询。
