数据压缩可将数据保存为一个特定文件，可以用于备份系统、用户环境、工作数据，工作间的传输数据或公司间的传送工具。那么在日常的电气设计中，在SOLIDWORKS Electrical电气软件中会用到哪些压缩类型呢，今天给大家笼统的罗列一下，方便各位学习和使用。

1、 环境压缩：*.tewzip

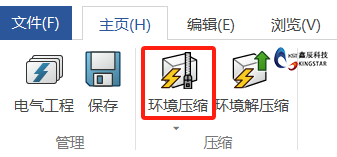

环境压缩可以将所有数据保存到一个文件中，可以在相同的环境设置下将数据传递给其他人员，还可以保留数据。环境压缩的位置位于主页功能栏中的环境压缩功能。环境压缩位置在主页中，其后缀名为 *.tewzip。

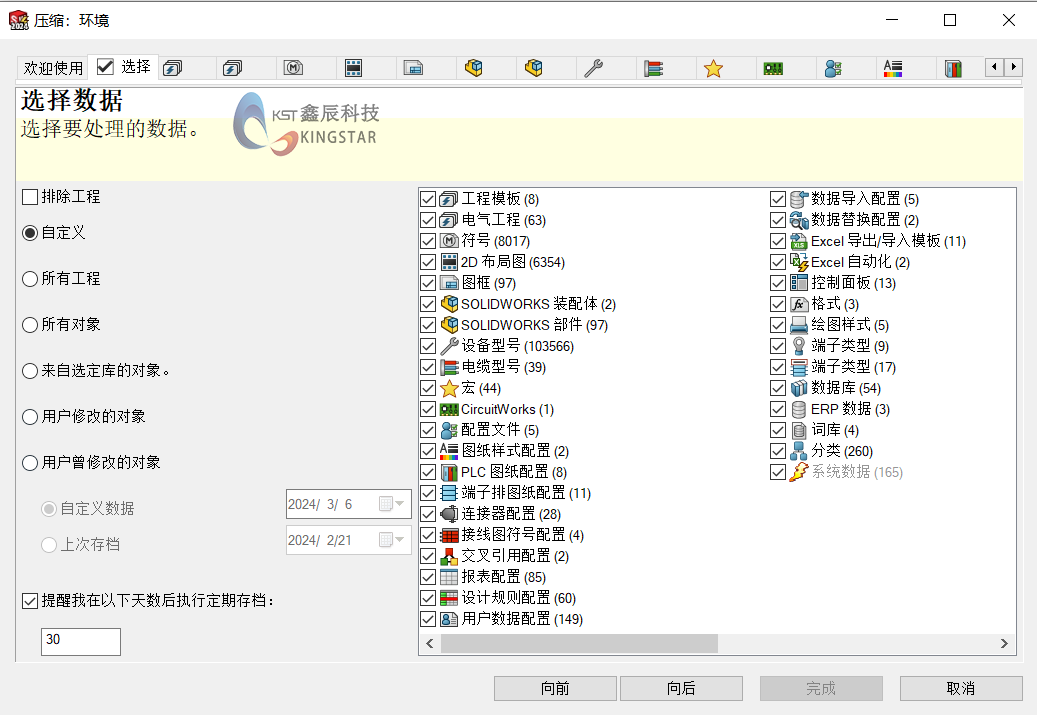

环境压缩可选择压缩的环境对象，如自定义里边包括的电气工程、工程模板等等，包括设定定期存档时间。

提示：在重新安装或修复软件等操作前，应将环境压缩备份，防止数据丢失

2、 电气工程压缩(项目压缩) *.proj.tewzip

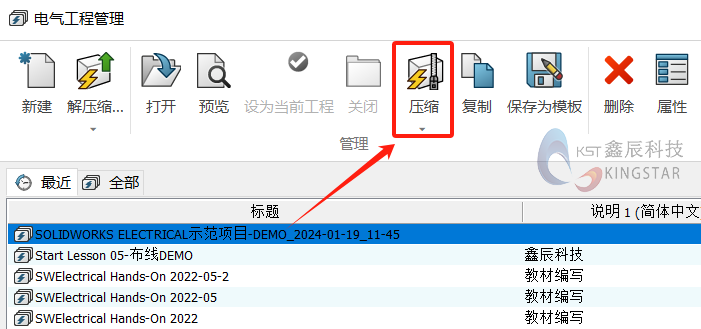

项目压缩的位置位于电气工程管理器中，在电气工程管理器中选择需要压缩的项目，这种压缩方式就说项目压缩，后缀名为 *.proj.tewzip。

3、 符号压缩 *.symb.tewzip

符号压缩的位置在数据库选项卡中的符号管理中，选中需要压缩的符号进行压缩，这种压缩方式就是符号压缩，后缀名为 *.symb.tewzip。

4、 图框压缩 *.title.tewzip

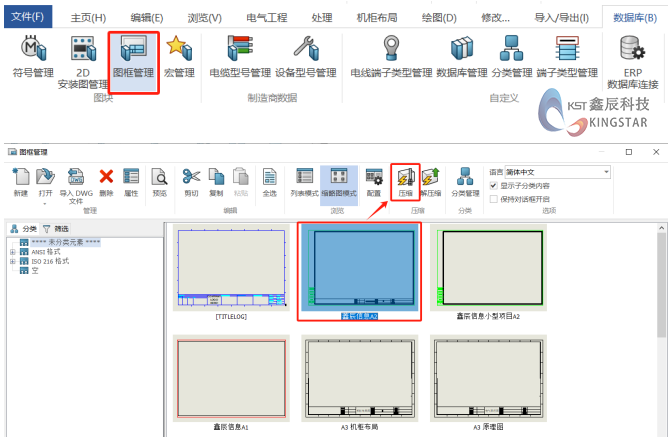

图框压缩的位置在数据库选项卡中的图框管理中，选中需要压缩的图框进行压缩，这种压缩方式就是图框压缩，后缀名为 *.title.tewzip。

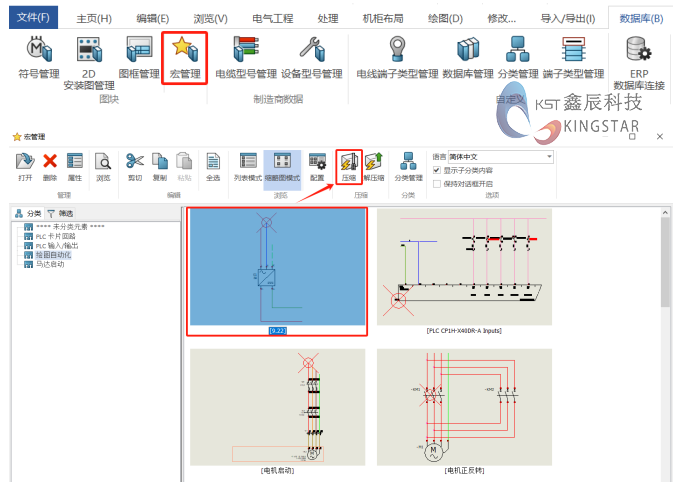

5、 宏压缩 *.macro.tewzip

宏压缩的位置在数据库选项卡中的宏管理中，选中需要压缩的宏进行压缩，这种压缩方式就是宏压缩，后缀名为 *.macro.tewzip。

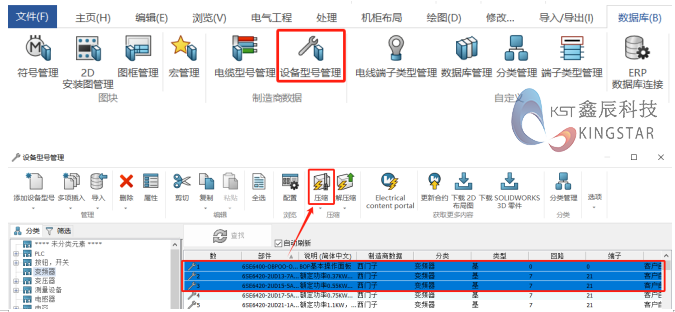

6、 设备型号压缩(制造商零件压缩) *.parts.tewzip

设备型号压缩的位置在数据库选项卡中的设备型号管理中，选中需要压缩的设备型号进行压缩，这种压缩方式就是设备型号压缩，后缀名为 *. parts.tewzip。

7、 电缆型号压缩*.cable.tewzip

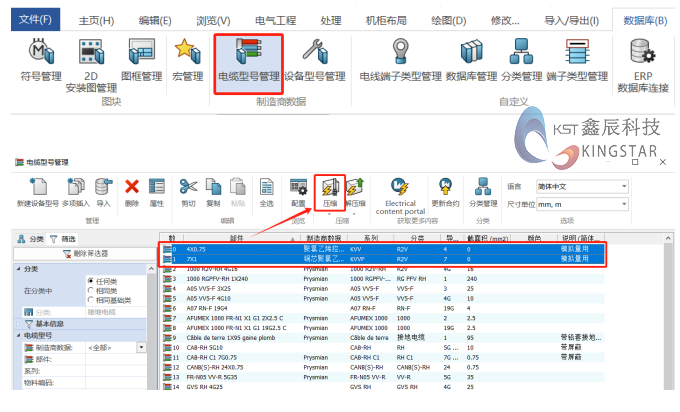

电缆型号压缩的位置在数据库选项卡中的设备型号管理中，选中需要压缩的设备型号进行压缩，这种压缩方式就是设备型号压缩，后缀名为 *. cable.tewzip。

8、 配置压缩*.conig.tewzip

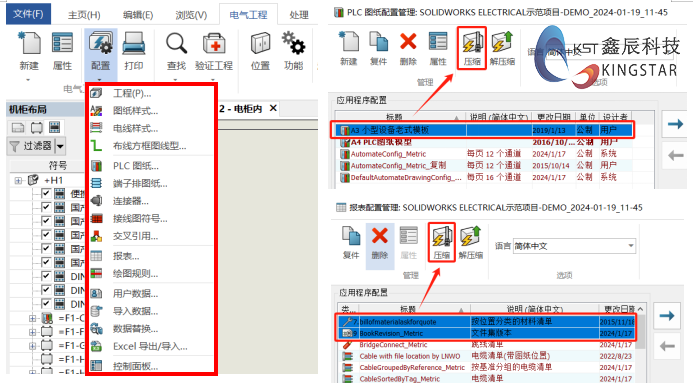

配置压缩的位置在电气工程选项卡中的配置下方，选中需要压缩的配置进行压缩，比如PLC图纸配置，报表配置等，压缩需要压缩的配置这种压缩方式就是设备型号压缩，后缀名为 *. cable.tewzip。

9、 电线端子类型压缩*.tty.tewzip

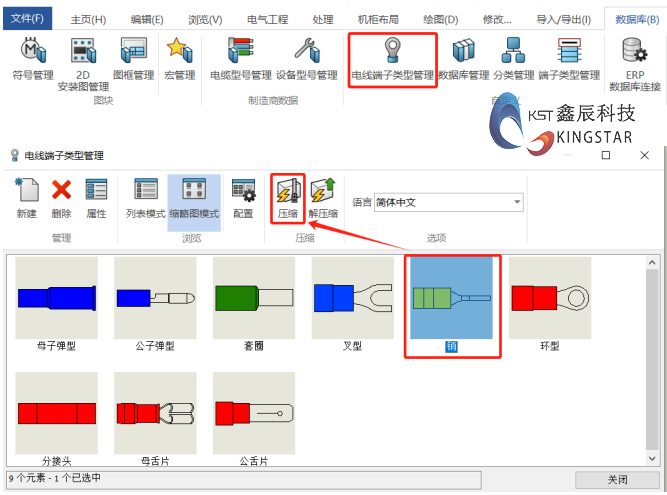

电线端子类型压缩的位置在数据库选项卡下的电线端子类型管理中，选中需要压缩的电线端子类型进行压缩，这种压缩方式就是电线端子类型压缩，后缀名为 *. tty.tewzip。

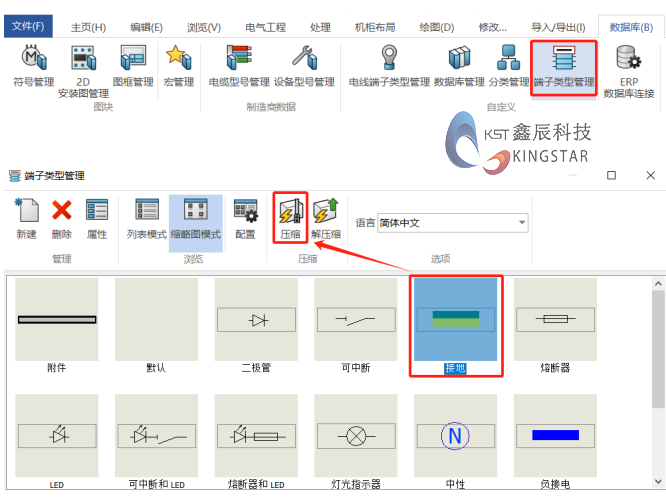

10、端子类型压缩*.tst.tewzip

端子类型压缩的位置在数据库选项卡下的端子类型管理中，选中需要压缩的电线端子类型进行压缩，这种压缩方式就是电线端子类型压缩，后缀名为 *. tst.tewzip。

以上就是SOLIDWORKS Electrical电气压缩中所有的压缩文件类型，合理的使用可以帮助我们识别压缩文件类型，以及传递设计资料及数据;反之，如果是有对应的压缩文件需要添加到软件中，只需要通过同样的方式点击解压缩就可以实现。由SOLIDWORKS代理商一级代理商鑫辰科技为您提供，如果您对SOLIDWORKS正版软件感兴趣，可访问鑫辰信息科技(深圳)有限公司东莞分公司进行咨询。
