SOLIDWORKS正版软件作为一款强大的三维CAD设计软件，其工程图模块为用户提供了便捷的制图工具。本文将介绍如何修改和保存SOLIDWORKS正版软件的工程图模板，包括进入图纸属性、选择图纸格式、编辑图纸格式、添加注解与注释、保存图纸格式、保存工程图模板、使用工程图模板以及修改默认模板位置等步骤。

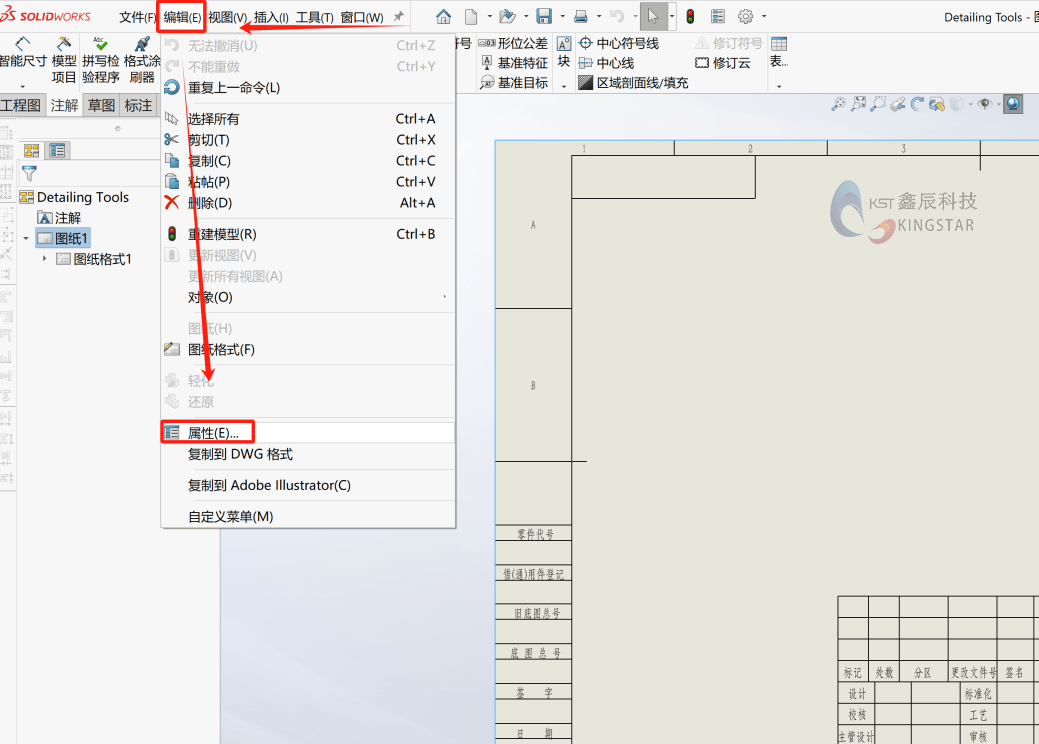

一、进入图纸属性

1.打开SOLIDWORKS正版软件，创建一个新的工程图或打开一个已有的工程图文件。

2.在工程图窗口中，右键单击图纸空白区域，选择“属性”或直接从菜单栏中选择“编辑”>“属性”，进入图纸属性设置界面。

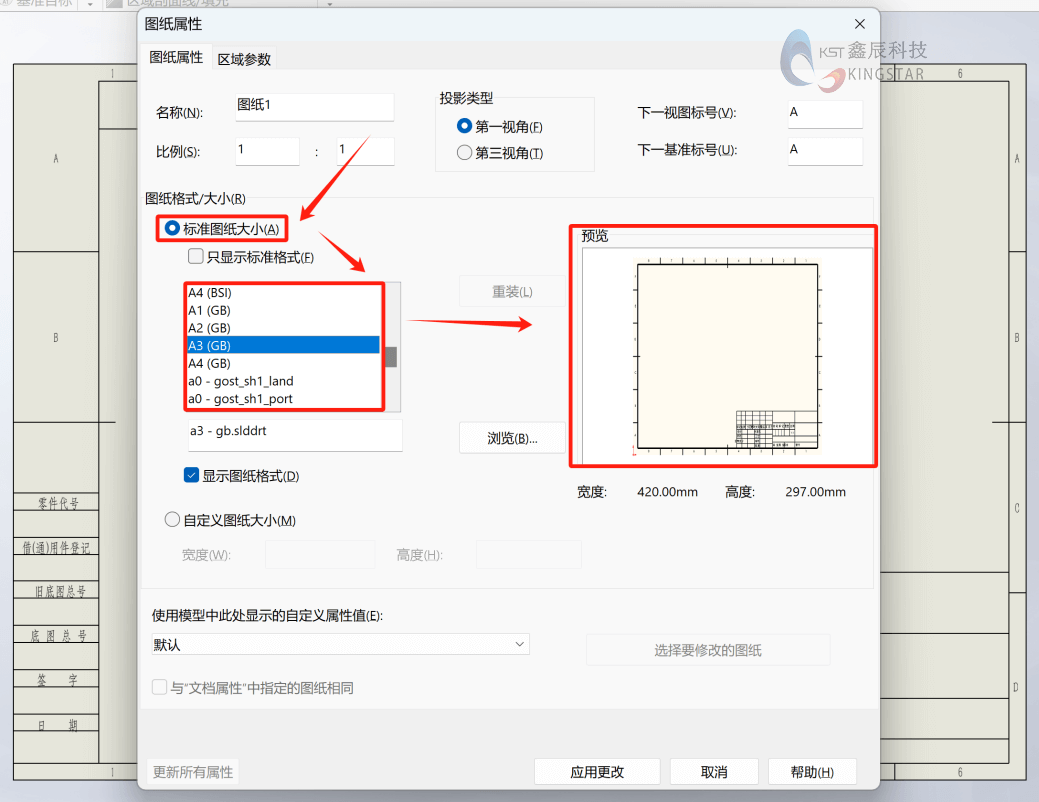

二、选择图纸格式

1.在图纸属性窗口中，选择“图纸格式/大小”选项卡。

2.从下拉列表中选择所需的图纸格式和大小，如A4、A3等。

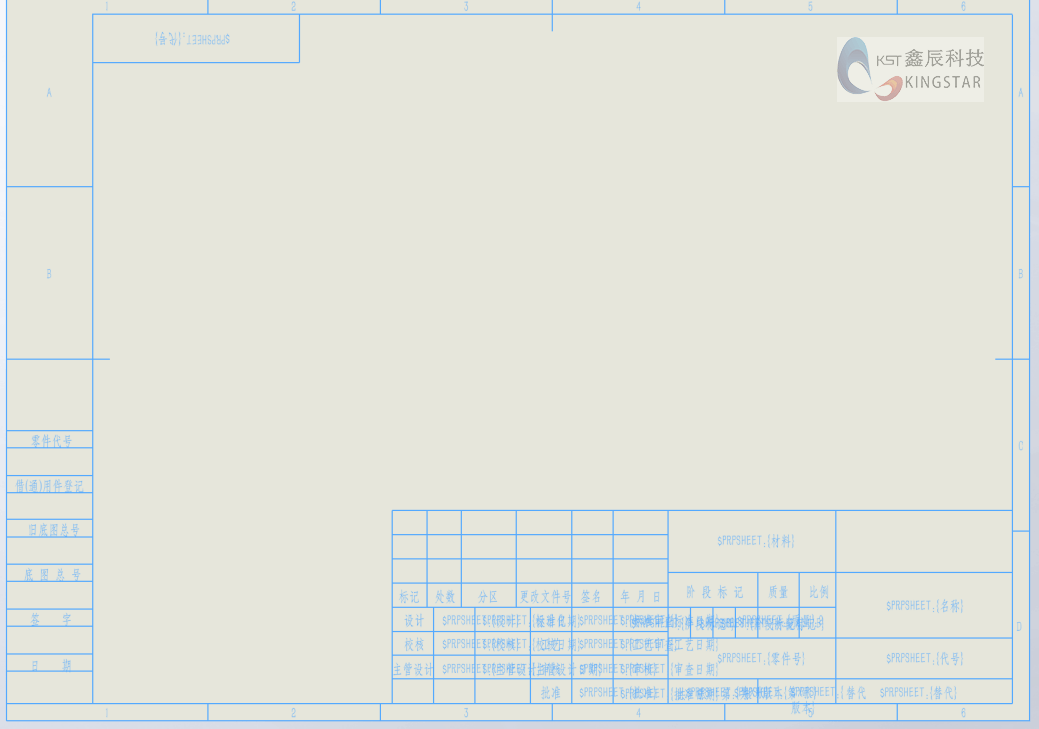

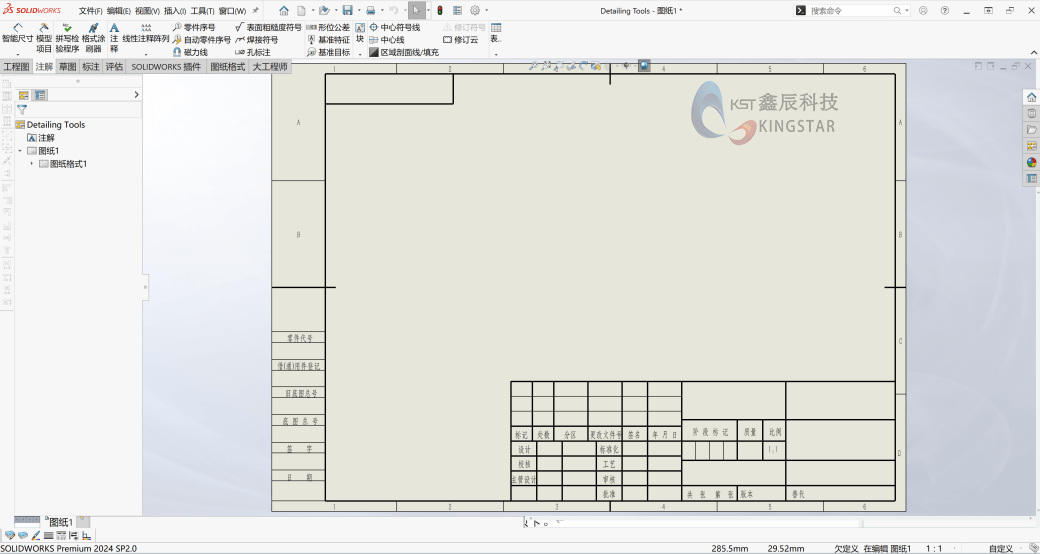

三、编辑图纸格式

1.在图纸中右键，点击“编辑图纸格式”按钮，进入图纸格式编辑模式。

2.在此模式下，可以添加或修改标题栏、边框、表格等元素，以满足特定的制图需求

四、添加注解与注释

1.在图纸格式编辑模式下，使用SOLIDWORKS的注解工具添加必要的文本、尺寸标注、说明等。
2.根据需要，调整注解的位置、字体、大小、链接到属性等。

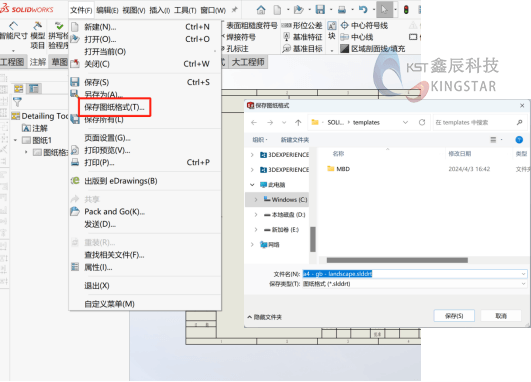

五、保存图纸格式

1.完成图纸格式的编辑后，点击“文件”>“保存图纸格式”或直接在编辑模式下选择保存。

2.为图纸格式命名并选择一个保存位置，点击“保存”按钮。

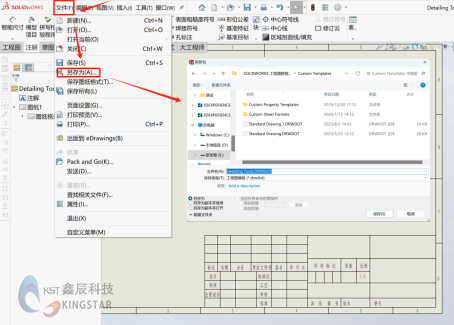

六、保存工程图模板

1.在保存了图纸格式后，回到工程图窗口。

2.选择“文件”>“另存为”，在弹出的对话框中选择“SOLIDWORKS模板(*.slddrwt)”作为保存类型。

3.为工程图模板命名并选择一个保存位置点击“保存”按钮。

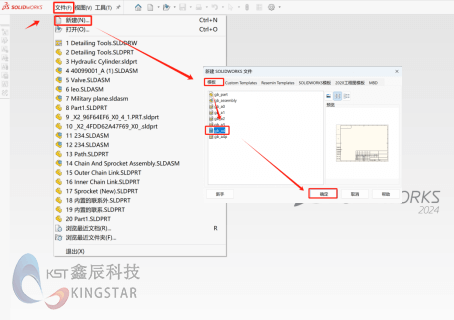

七、使用工程图模板

1.在SOLIDWORKS中创建新的工程图时，可以选择已保存的工程图模板作为起始文件。

2.通过“文件”>“新建”>“从模板”，选择保存的工程图模板，即可快速生成符合要求的工程图。

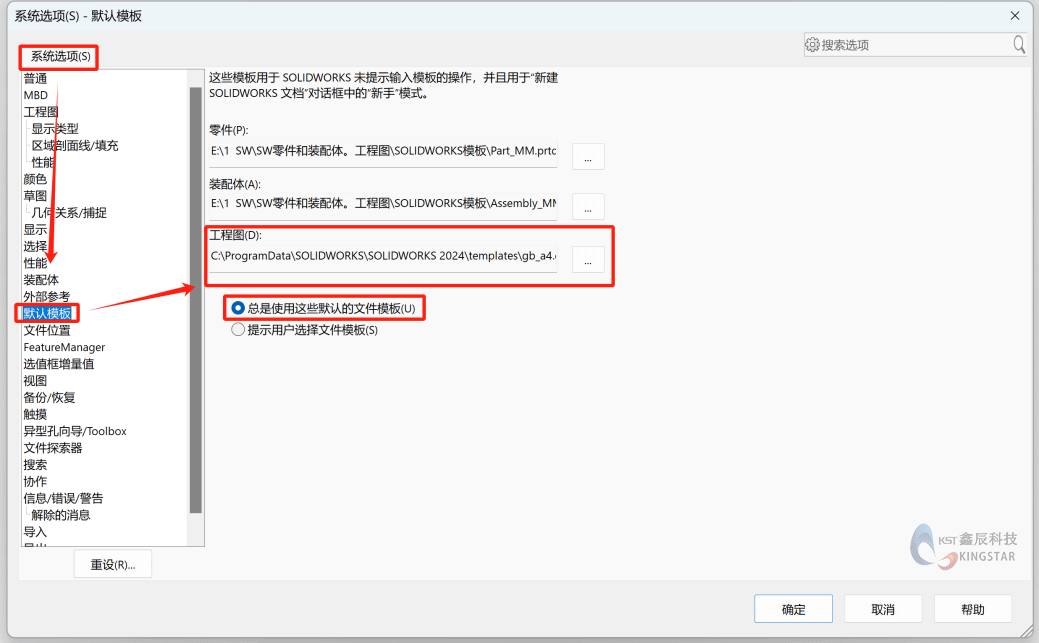

八、修改默认模板位置

1.如果需要修改SOLIDWORKS默认的工程图模板位置，可以在软件的“选项”中进行设置。

2.选择“系统选项”>“默认模板”，在“工程图模板”部分点击“浏览”，指定新的模板保存位置。

3.点击“确定”保存设置，SOLIDWORKS将在下次创建新工程图时默认使用新的模板位置。

通过以上步骤，可以方便地修改和保存SOLIDWORKS的工程图模板，提高制图效率和质量。
