在与上下游对接过程中，难免有的客户使用AutoCAD，但是他想直接打开或使用SOLIDWORKS模型,常用的SOLIDWORKS格式转AutoCAD的*.DWG都是二维，那么怎么直接使用三维模型转三维呢?

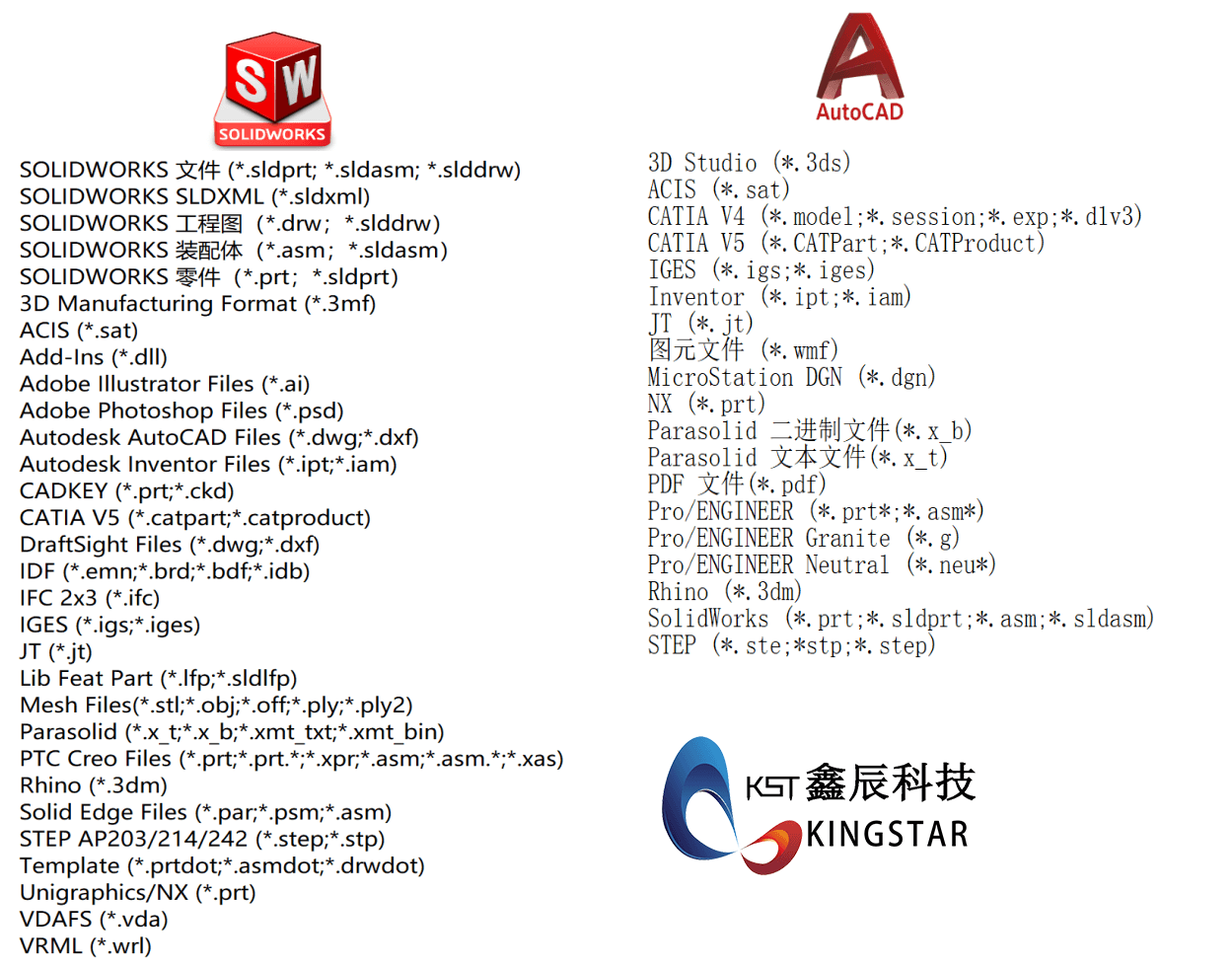

确认一下这两款软件相互可以识别的格式有哪些，SOLIDWORKS打开文件，在下方的过滤器中即可查看可以打开的文件;在AutoCAD中，选择输入，其他格式，即可查看可以打开的其他格式文件。

一：AutoCAD打开SOLIDWORKS三维模型

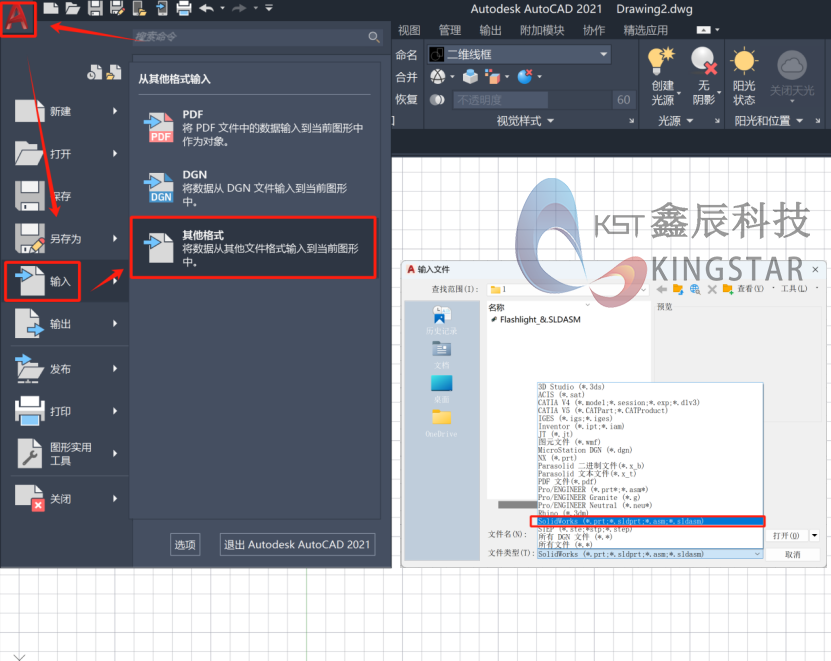

打开AutoCAD，开始绘制，选择输入-其他格式-使用过滤器选择SOLIDWORKS格式

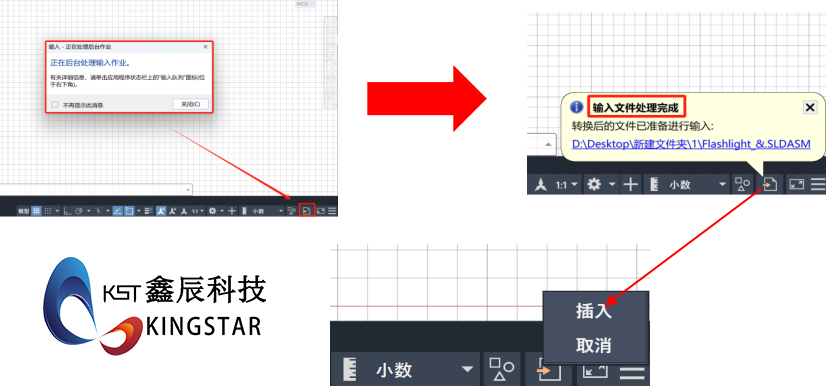

导入SOLIDWORKS模型，弹出输入窗口以及状态栏下方出现输入图标，关闭之后下方会提示输入文件处理完成，但是在绘图窗口还是没有模型，右键输入图标点击插入。

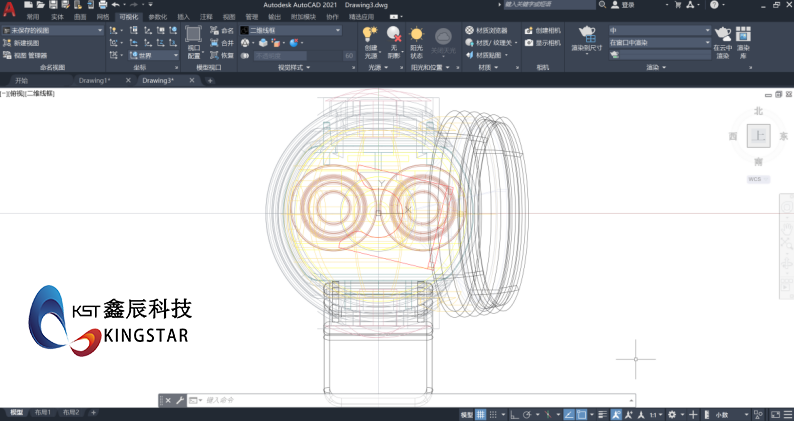

双击鼠标中键，全屏显示(有时候插入的图形很大显示不全或太小找不到)。

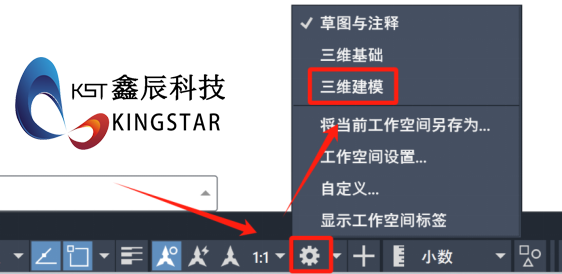

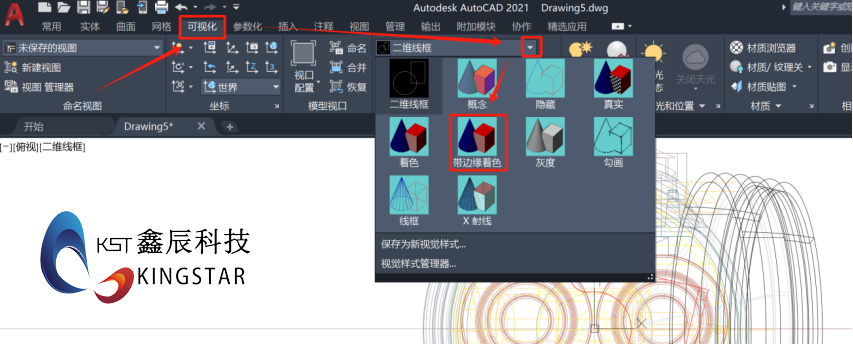

切换工作间，改为三维建模，选择可视化选项卡，修改视觉样式，我这里改为带边缘着色(根据个人需求而定)。

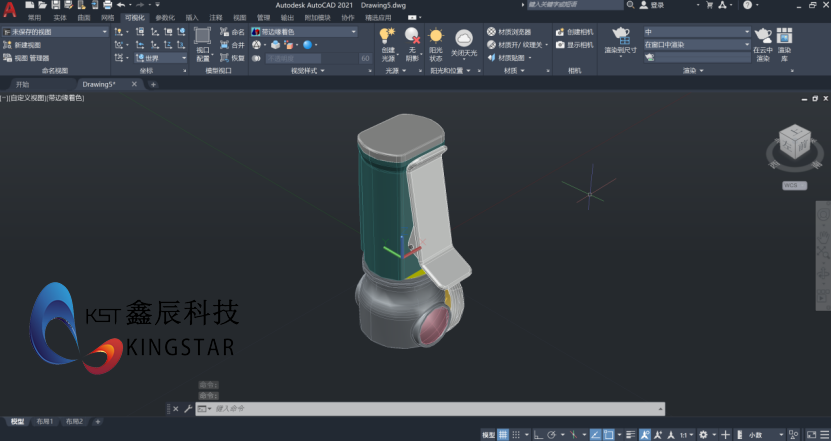

最终效果(按shift+鼠标中键选择查看)。

以上就是AutoCAD打开SOLIDWORKS三维模型的方式，如果无法直接打开模型，可以尝试转换为其他格式，如*.Sat、*.igs、*.step等格式。

二：SOLIDWORKS打开AutoCAD三维模型

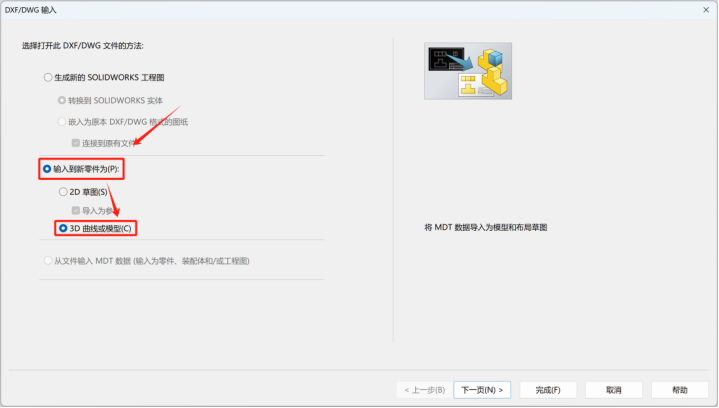

相对于AutoCAD,使用SOLIDWORKS打开模型要简单得多，直接打开*.dwg格式。选择输入到新零件为-3D曲线或模型。

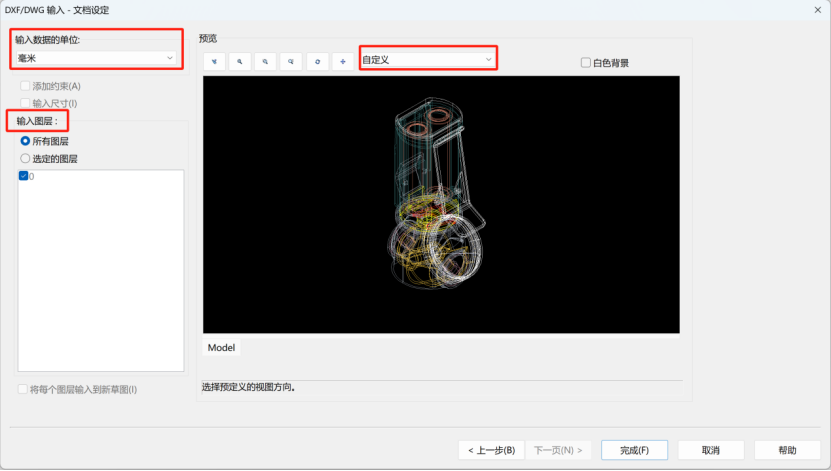

下一页，可以修改单位，选择保留的图层，预定义视图等。

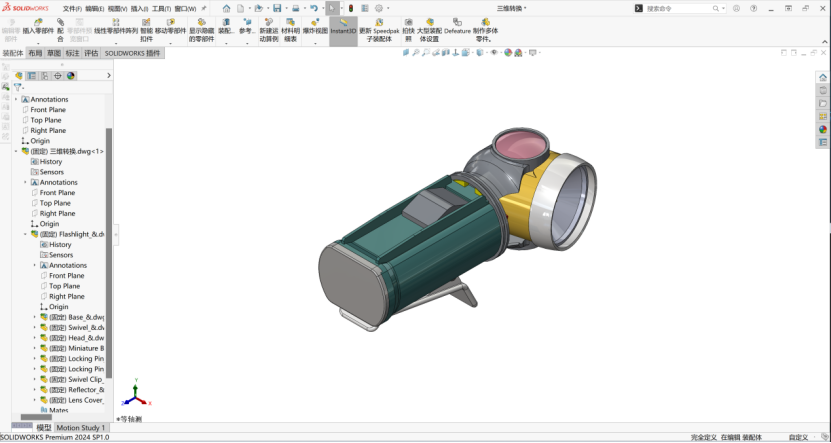

查看最终效果。

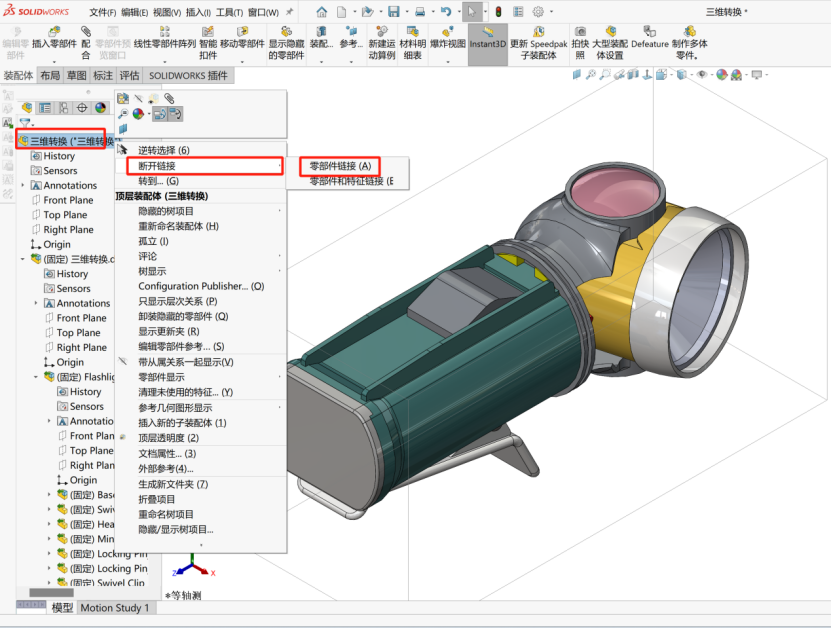

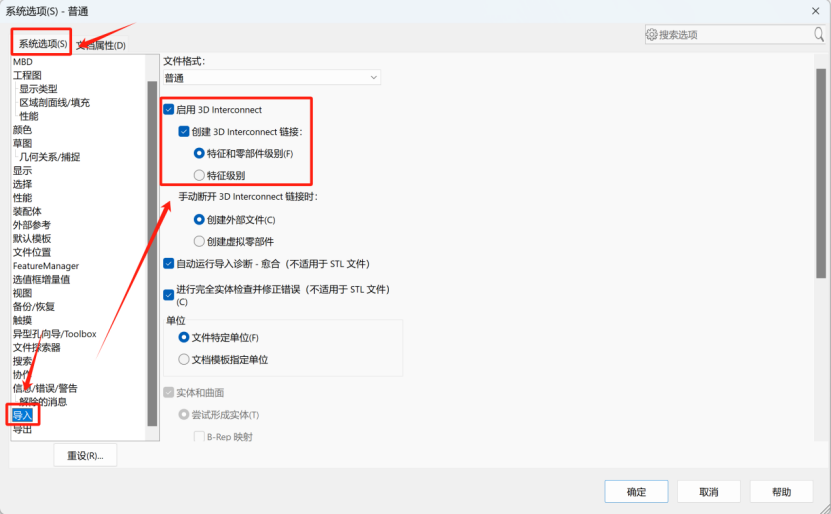

注：如果识别出现破面的情况可以在SOLIDWORKS系统选项-导入-中勾选启用3D Interconnect，想要修改模型则需要断开零部件链接。
