在机械设计与产品创新领域,参数化设计已成为驱动设计流程数字化转型的核心技术。作为SOLIDWORKS高阶应用的关键模块,方程式系统通过建立多维参数的动态关联网络,实现了从基础尺寸到复杂特征的智能联动控制。这种基于数学逻辑的驱动机制不仅支持关键参数的全局响应式更新,更构建了可溯源的参数架构体系,为产品快速迭代与设计变更提供了底层支撑。本文将系统解析SOLIDWORKS方程式的底层逻,面向复杂工程需求提供模块化解决方案,助您构建智能设计体系。
一:关于方程式

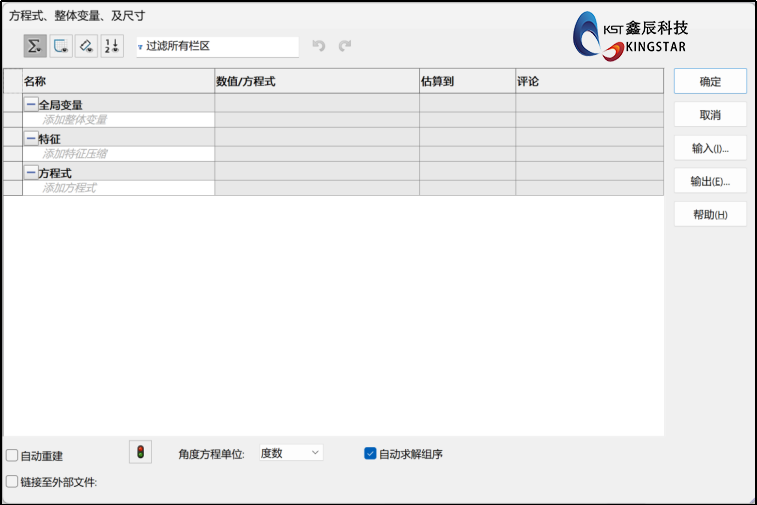

打开 方程式对话框:通过菜单栏的 工具 - 方程式
全局变量
全局变量是用户定义的命名数值,用于在方程式中简化尺寸管理和驱动模型参数。它们可作为链接数值,便于集中修改并自动更新所有关联尺寸。添加变量:在全局变量表格中,输入名称(如
直径 ø)和数值或公式(如 100 或 =A+B),支持运算符(+、-、*、/)和函数(如
if())。优势,集中管理:修改全局变量值后,所有依赖该变量的尺寸自动更新,避免逐一调整。跨模型共享:全局变量可在不同模型间传递,实现参数化设计的标准化。
方程式
方程式是数学表达式,用于定义尺寸间的动态关系。例如:
1) 直接计算:D1@草图1 = "ø"*10,其中 ø 是全局变量。

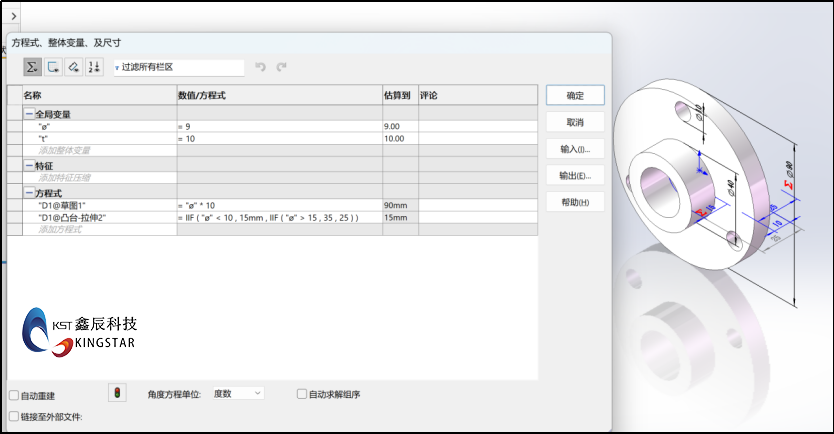

2) 条件控制:使用 if() 函数控制厚度,如 = IIF ( "ø" < 10 , 15mm , IIF ( "ø" > 15 , 35 , 25 ) ),当ø小于10,厚度等于15;当ø大于15,等于35,当ø处于10和15之间,厚度为25。
3) 复杂公式:结合三角函数和全局变量使用

二:利用方程式实现图号名称自动分离
零件图号代码:
Part.Extension.CustomPropertyManager("").Set("图号", Left(Part.GetTitle, InStr(Part.GetTitle, "#") -1))
注:图号为“#”前面的字段,-1为消除分隔符“#”
零件名称代码:
Part.Extension.CustomPropertyManager("").Set("名称", Left(Right(Part.GetTitle,Len(Part.GetTitle)-InStr(Part.GetTitle,"#") ),Len( Right(Part.GetTitle,Len(Part.GetTitle)-InStr(Part.GetTitle,"#")) ) -7 ) )
注:代码使用InStr查找#的位置,然后用Left函数截取图号部分。对于名称部分,先用Right函数截取#之后的部分,然后再用Left去掉可能的后缀(比如文件扩展名的7个字符 “.SLDPRT”)。
该文件名格式为:图号#名称 如:Kingstar#鑫辰科技
创建方式:

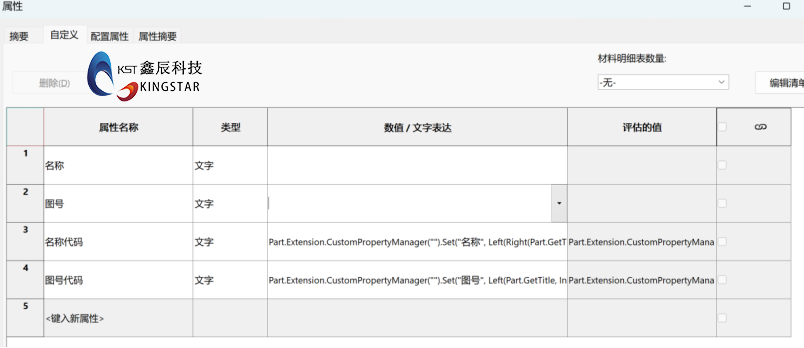

1)、先创建自定义属性,点击文件 – 属性,在自定义属性中创建这四项属性

注:先创建自定义属性,再创建方程式,否则方程式无效,无法创建。

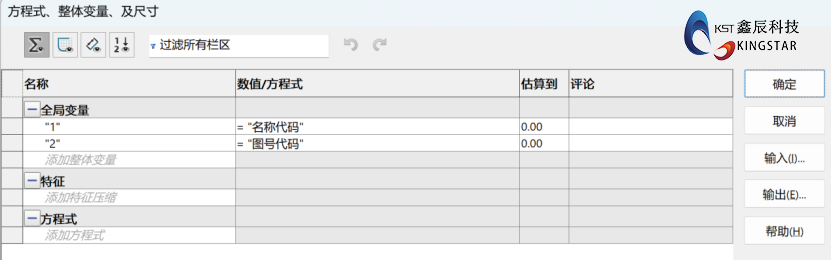

2)、创建全局变量,如图所示
注:双引号为英文状态

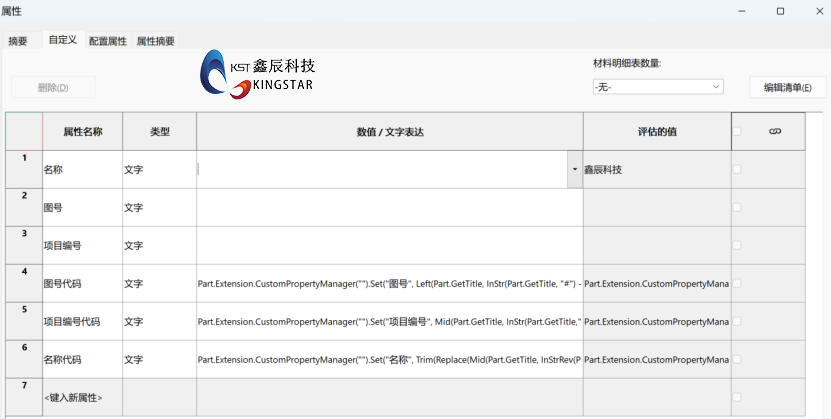

以上为:“图号#名称”的形式,还有一种为:“图号#项目编号#名称”,创建方式和上面的类似,但代码有所改变。
零件图号代码:
Part.Extension.CustomPropertyManager("").Set("图号", Left(Part.GetTitle,
InStr(Part.GetTitle, "#") -1))
项目编号代码:
Part.Extension.CustomPropertyManager("").Set("项目编号", Mid(Part.GetTitle,
InStr(Part.GetTitle,"#")+1, InStr(InStr(Part.GetTitle,"#")+1, Part.GetTitle,"#")
- InStr(Part.GetTitle,"#") -1))
零件名称代码:
Part.Extension.CustomPropertyManager("").Set("名称", Trim(Replace(Mid(Part.GetTitle, InStrRev(Part.GetTitle, "#")+1), ".SLDPRT", "")))

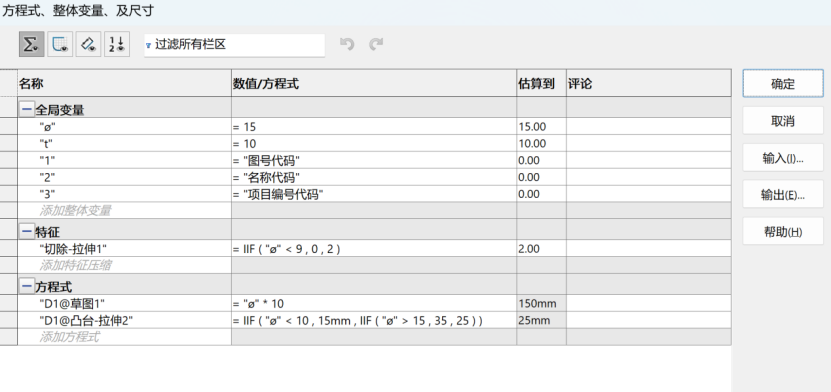

创建形式如图:


总结
对于追求高效率、易维护、高可扩展性的设计流程而言,SOLIDWORKS 方程式是实现参数化设计的核心工具。通过数学逻辑与几何建模的深度融合,方程式能够动态关联尺寸、几何与物理参数,确保设计逻辑的无损传递。例如,全局变量与函数方程式的结合,可实现主参数的集中管理,仅需修改全局变量即可联动调整模型尺寸,显著提升设计迭代效率
