在工程师与设计师的日常工作中，SolidWorks正版软件的实体建模功能(如拉伸、旋转等)可谓得心应手。然而，当面对非标准路径、空间曲线或造型复杂的模型时，许多人会感到无从下手。阿拉伯水壶(Arab Bottle)便是一个极具代表性的高级建模案例，它巧妙结合了曲面与实体建模技术，为我们揭示了一种突破常规的设计思路。

建模难点：路径不在一个平面上

一般情况下，模型的扫描路径多为平面曲线或标准螺旋线。但当我们希望路径能够完美贴合复杂曲面、又具有空间扭转的走势时，传统的“螺旋线”功能便显得力不从心——它只能生成规则圆形螺旋，难以贴合自由曲面。此时，曲面辅助建模就成了解题的关键。

核心思路：从曲面中“提取”路径

我们可以通过两个相交的曲面来生成所需的3D路径：

一是旋转曲面：构建瓶身的光滑外表面。

二是螺旋曲面：构造一条缠绕瓶身的空间曲面。

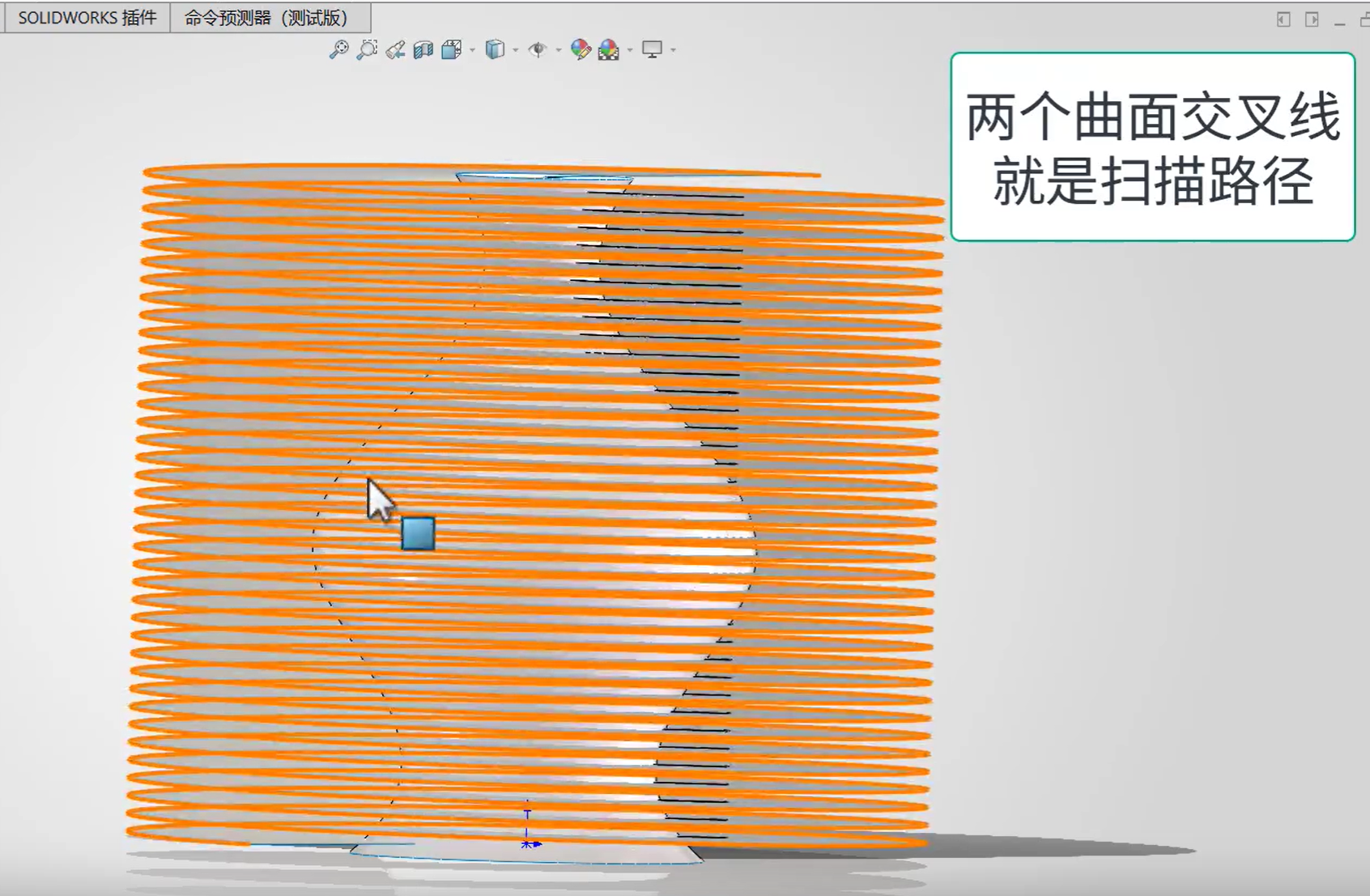

当这两个曲面相交时，它们的交集便是一条既贴合瓶身、又具螺旋走势的空间曲线。这就是我们梦寐以求的扫描路径。

操作步骤简析

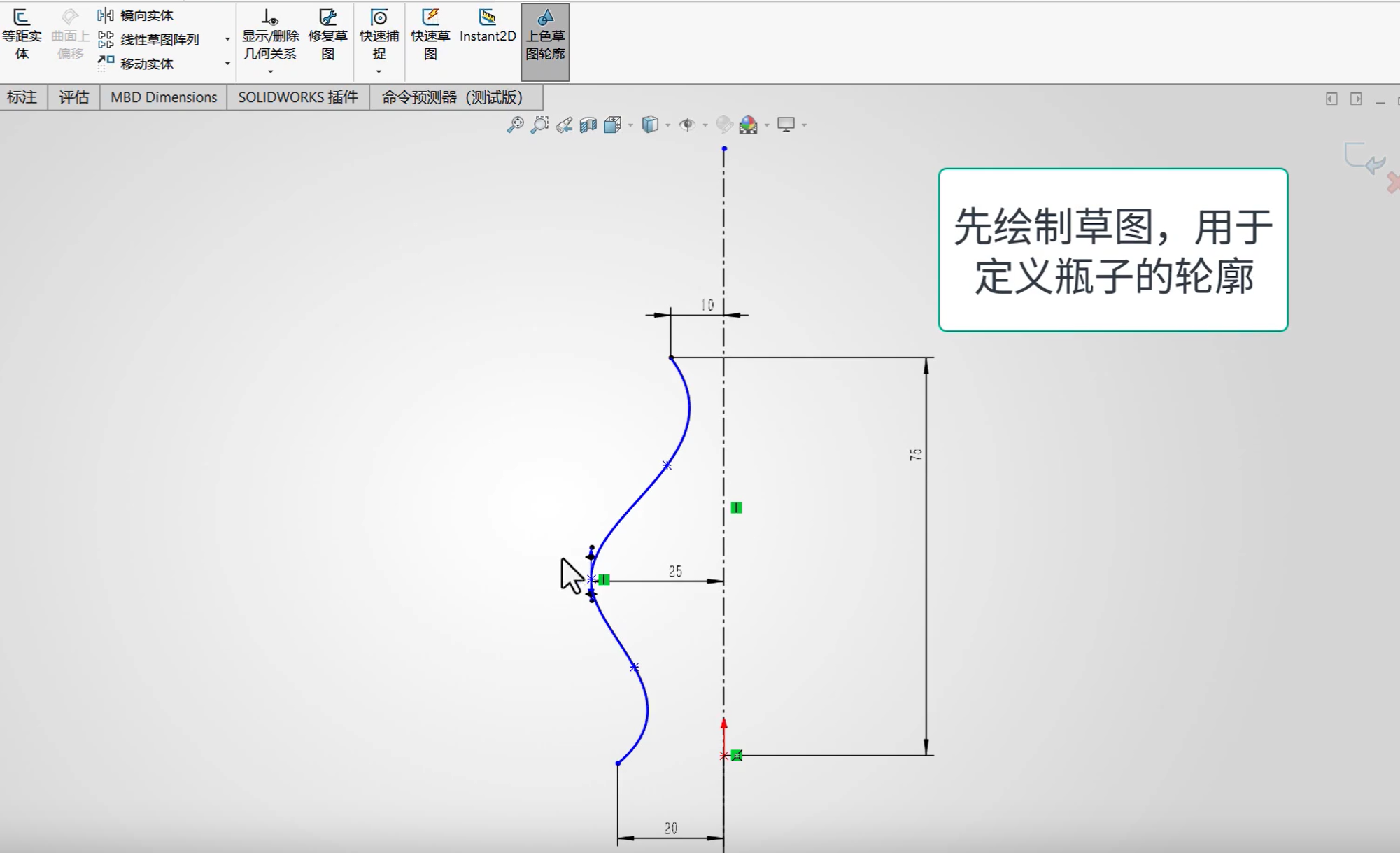

绘制瓶身轮廓：使用旋转曲面构建瓶身主体。

构建螺旋曲面：通过螺旋线+拉伸曲面生成缠绕瓶身的曲面。

提取交叉曲线：进入3D草图环境，选择“工具” → “草图工具” → “交叉曲线”，点选两个曲面，系统将自动计算并生成它们的交线，即一条贴合瓶身的3D曲线。

隐藏辅助曲面：将旋转曲面与螺旋曲面隐藏，保留生成的3D草图路径。

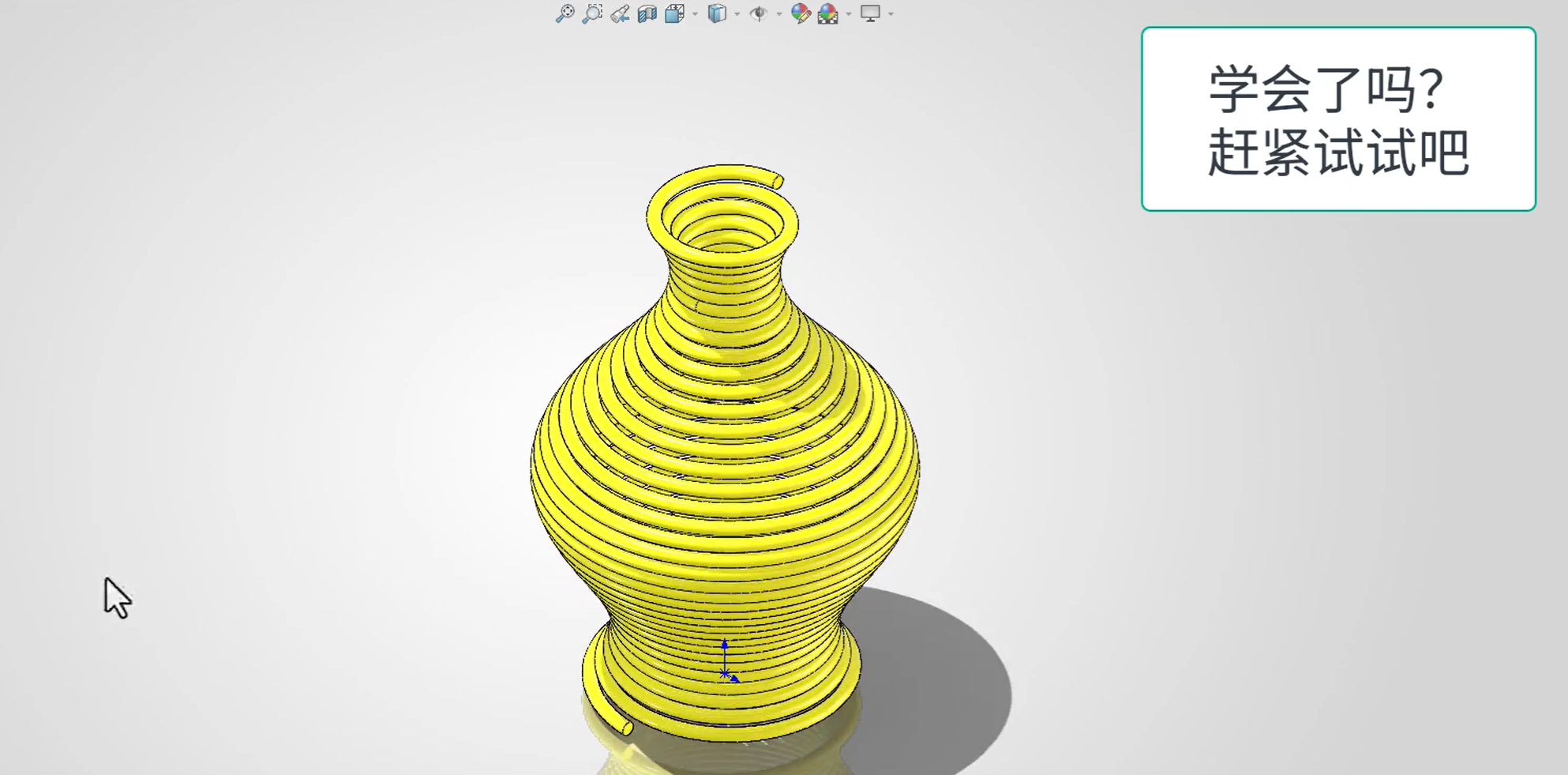

实体扫描：绘制截面轮廓，沿3D路径进行实体扫描，最终“雕刻”出瓶身装饰结构。

结语：曲面与实体的无缝融合

这一建模过程充分体现了SolidWorks正版软件的独特优势——它不仅是一个绘图工具，更是一种解决问题的方法论。通过曲面辅助建模，我们可以生成用传统实体建模无法直接得到的复杂路径，从而实现更具设计感的产品形态。

对企业而言，掌握这类高级建模技巧，意味着能够快速响应定制化需求、实现产品外观的快速迭代;对设计师个人而言，这不仅是技能的提升，更是设计思维的拓展——用创意驱动工具，让想法不再受限，真正实现“极致艺术”的表达。
