SOLIDWORKS 好用的设置(一)

作者:鑫辰信息科技发布日期：2026-04-27浏览人数：217

SOLIDWORKS 易学易用，功能强大，技术创新的特点让大家对它趋之若鹜，但是如果没有很好的去设置，依然会带来些许使用上的困扰，作者将通过该系列的文章来为大家讲述 SOLIDWORKS 中能为大家带来便利的设置。

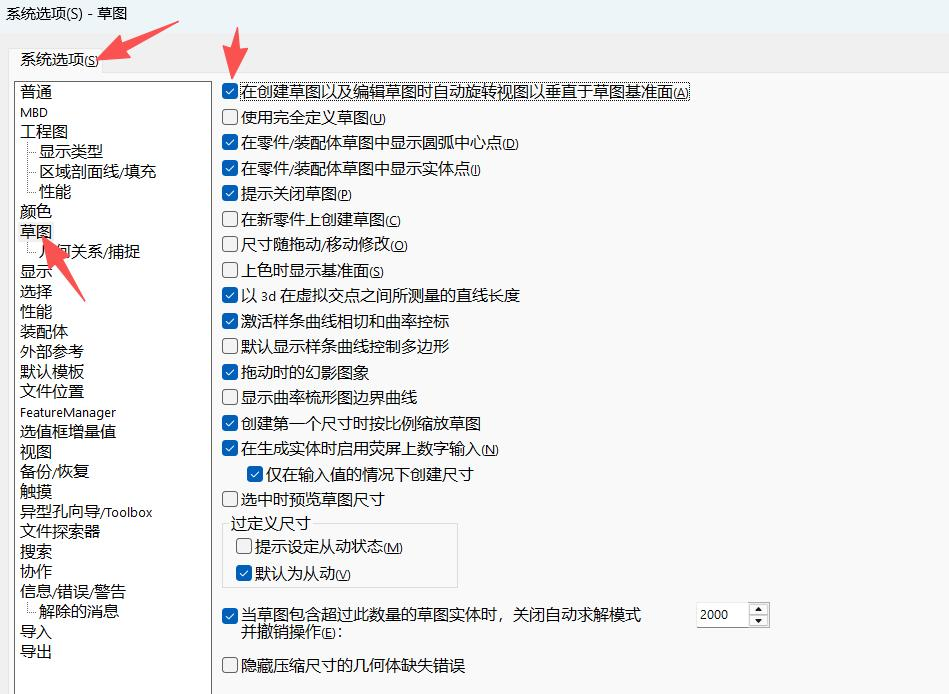

1：“在创建草图以及编辑草图时自动旋转视图以垂直于草图基准面”在勾选改选项后在创建草图及编辑草图时，强制视图正对显示屏幕，方便进行草图绘制。

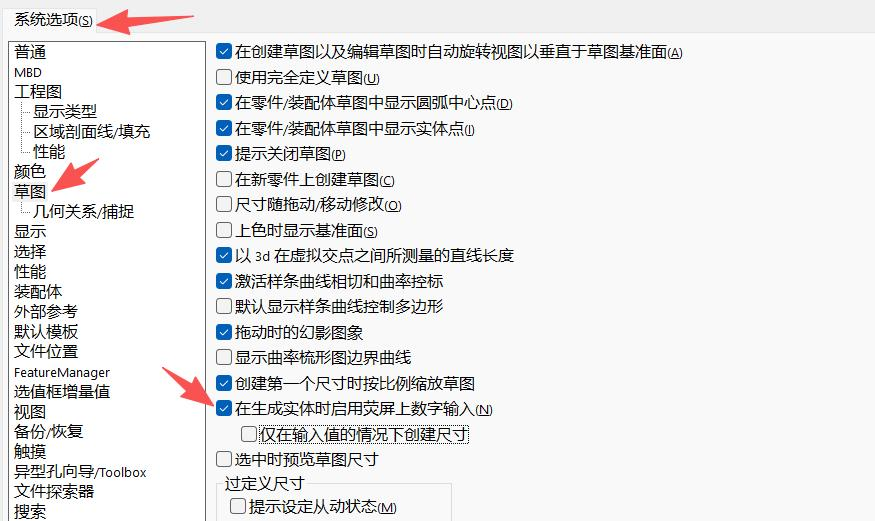

2：“在生成实体时启用荧屏上数字输入”勾选该选项后可以在绘制每一条线段的同时进行尺寸标注，随时控制线段长度。

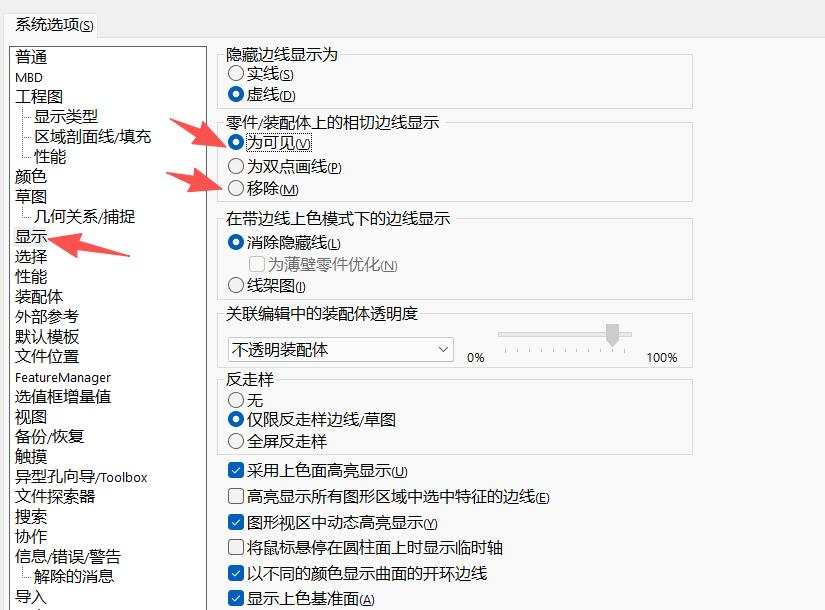

3：“零件/装配体上的相切边线显示”该设置可以用来控制模型的相切边线是否显示，在特定的场景有很好的效果。

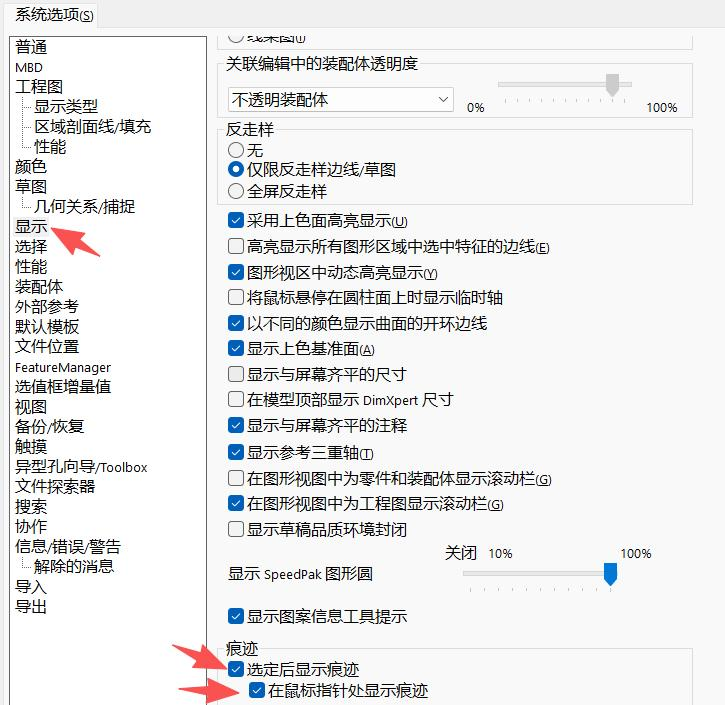

4：“痕迹”做出如截图所示的设置后，痕迹会出现在鼠标旁，选择零件会显示选择内容的层级，选择装配体会显示装配体层级与零件所含有的配合，可以从此处快速编辑配合。

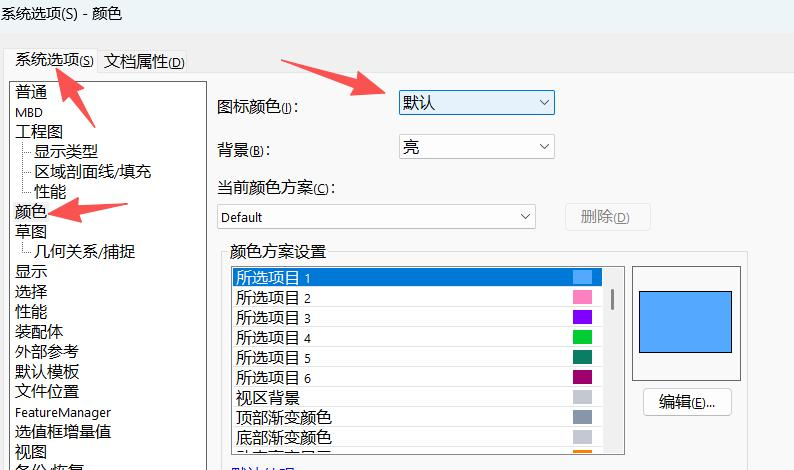

5:“图标设置”如截图所示，通过调整图标颜色“默认或经典”可以将软件中的图标改为 2016 版以前的黄色图标或 2016 版以后的蓝色图标。
