在机械设计与产品创新领域，参数化设计已成为驱动设计流程数字化转型的核心技术。作为SOLIDWORKS高阶应用的关键模块，方程式系统通过建立多维参数的动态关联网络，实现了从基础尺寸到复杂特征的智能联动控制。

这种基于数学逻辑的驱动机制不仅支持关键参数的全局响应式更新，更构建了可溯源的参数架构体系，为产品快速迭代与设计变更提供了底层支撑。本文将系统解析SOLIDWORKS方程式的底层逻,面向复杂工程需求提供模块化解决方案，助您构建智能设计体系。

一：关于方程式

1、全局变量

全局变量是用户定义的命名数值，用于在方程式中简化尺寸管理和驱动模型参数。它们可作为链接数值，便于集中修改并自动更新所有关联尺寸。

添加变量：在全局变量表格中，输入名称(如 直径 ø)和数值或公式(如 100 或 =A+B)，支持运算符(+、-、*、/)和函数(如 if())。

集中管理：修改全局变量值后，所有依赖该变量的尺寸自动更新，避免逐一调整。

跨模型共享：全局变量可在不同模型间传递，实现参数化设计的标准化。

2、方程式是数学表达式，用于定义尺寸间的动态关系

直接计算：D1@草图1 = "ø"*10，其中 ø 是全局变量。

条件控制：使用 if() 函数控制厚度，如 = IIF ( "ø" < 10 , 15mm , IIF ( "ø" > 15 , 35 , 25 ) )，当ø小于10，厚度等于15;当ø大于15，等于35，当ø处于10和15之间，厚度为25。

复杂公式：结合三角函数和全局变量使用

二：利用方程式实现图号名称自动分离

创建方式：

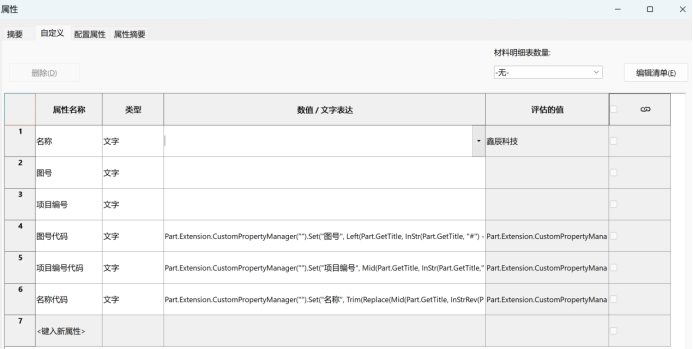

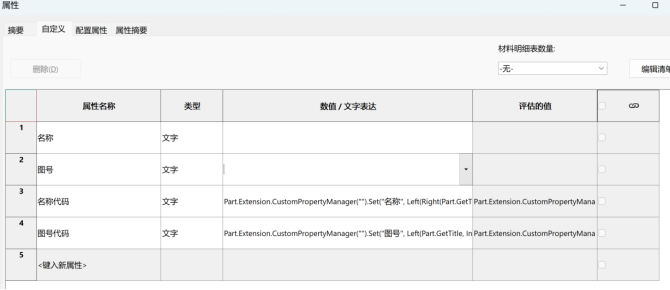

1、先创建自定义属性，点击文件– 属性，在自定义属性中创建这四项属性

注：先创建自定义属性，再创建方程式，否则方程式无效，无法创建。

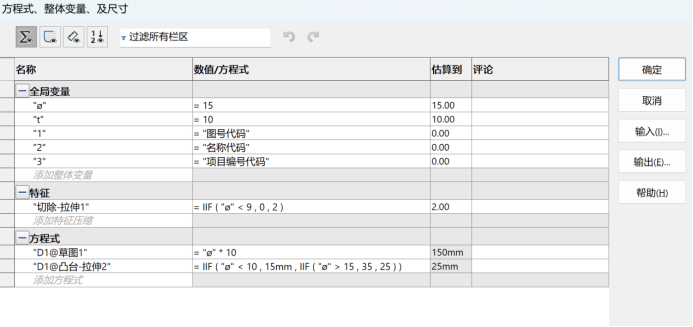

2、创建全局变量，如图所示

注：双引号为英文状态

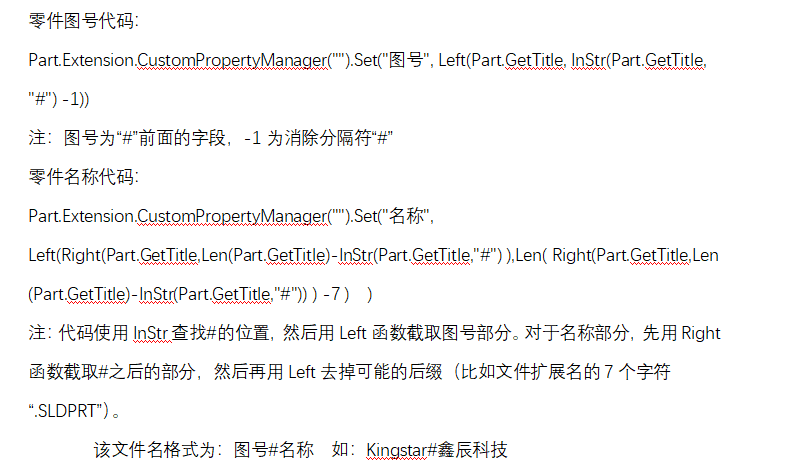

以上为：“图号#名称”的形式，还有一种为：“图号#项目编号#名称”，创建方式和上面的类似，但代码有所改变。

三：创建步骤

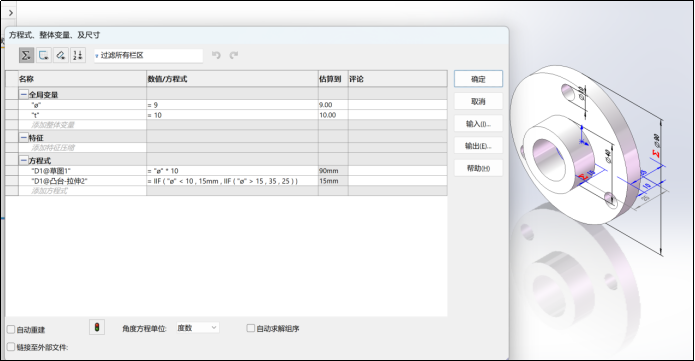

创建形式如图：

四：总结

对于追求高效率、易维护、高可扩展性的设计流程而言，SOLIDWORKS 方程式是实现参数化设计的核心工具。通过数学逻辑与几何建模的深度融合，方程式能够动态关联尺寸、几何与物理参数，确保设计逻辑的无损传递。例如，全局变量与函数方程式的结合，可实现主参数的集中管理，仅需修改全局变量即可联动调整模型尺寸，显著提升设计迭代效率。
