在设计钣金件时，遇到“天圆地方”或各种异形接口，复杂的曲面展开是不是总让你望而却步?手算不仅公式繁琐，一个不小心就前功尽弃。其实，SOLIDWORKS里的“放样折弯”就是你的救星。它能轻松驾驭两种不同形状间的平滑过渡，再诡异的异形件也能手到擒来。

一、先搞懂底层逻辑：两种工艺，两种路径

启动“放样折弯”后，你首先会面临“折弯”与“成型”的选择。这不仅是软件里的一个选项，更决定了零件最终的加工方式。

二、工艺路径一：“折弯”——为数控折弯机而生

选择“折弯”，意味着软件将模拟真实的折弯机加工过程。你看到的圆弧面，在物理世界中将由无数段短直线拼接而成，是一种“以直代曲”的智慧。这种模式最大的好处是，生成的平板型式能直接对接数控编程，下料就是加工，无缝衔接。

三、工艺路径二：“成型”——为模具冲压而生

若选择“成型”，软件则直接构建出完美的几何圆弧，代表零件将由模具一次冲压或拉伸成型。该模式下，模型表面光滑连续，适合那些对表面质量要求高、批量生产的零件。软件通过差异化的参数，精准匹配了这两种南辕北辙的工艺需求。

四、精度掌控的艺术：“折弯”模式下的四种“平面控制”策略

当你选定“折弯”模式后，“平面控制”选项组会变得至关重要。它提供了四种微调折弯近似精度的方法，让你在模型精度与加工效率间找到最佳平衡：

• 弦公差：通过设定圆弧与拟合线段间的最大偏离值来控制精度。值越小，折弯段越多，模型越逼近真实圆弧。

• 折弯数量：直接限定每条特征边上生成的折弯段数量，简单粗暴，便于统一折弯工序。

• 线段长度：规定每段折弯线的最大长度，能从源头控制折弯步距，适合对折弯步距有特定要求的场景。

• 弧角：限制相邻两段折弯线间的最大角度，确保折弯过渡足够平滑，避免出现突兀的尖角。



若选择“成型”模式，其对应的“折弯线控制”则通过“最大偏差”和“折弯数”来调节平板型式中折弯线的疏密，思路清晰，各有侧重。

五、建模铁律：让放样成功的三个“必须”

放样折弯虽强，但对草图却有些“洁癖”。牢记这几条铁律，能让你少走弯路：

必须是开环轮廓，首尾不能相连。

必须是光滑曲线，任何尖角都会导致报错。

必须开口对齐，两个草图的缺口方向与位置要保持一致，否则无法放样。草图可以位于平行或任意角度的基准面上。

六、实战!手把手攻克“天圆地方”

这是放样折弯的“Hello World”，掌握它，你就入门了。

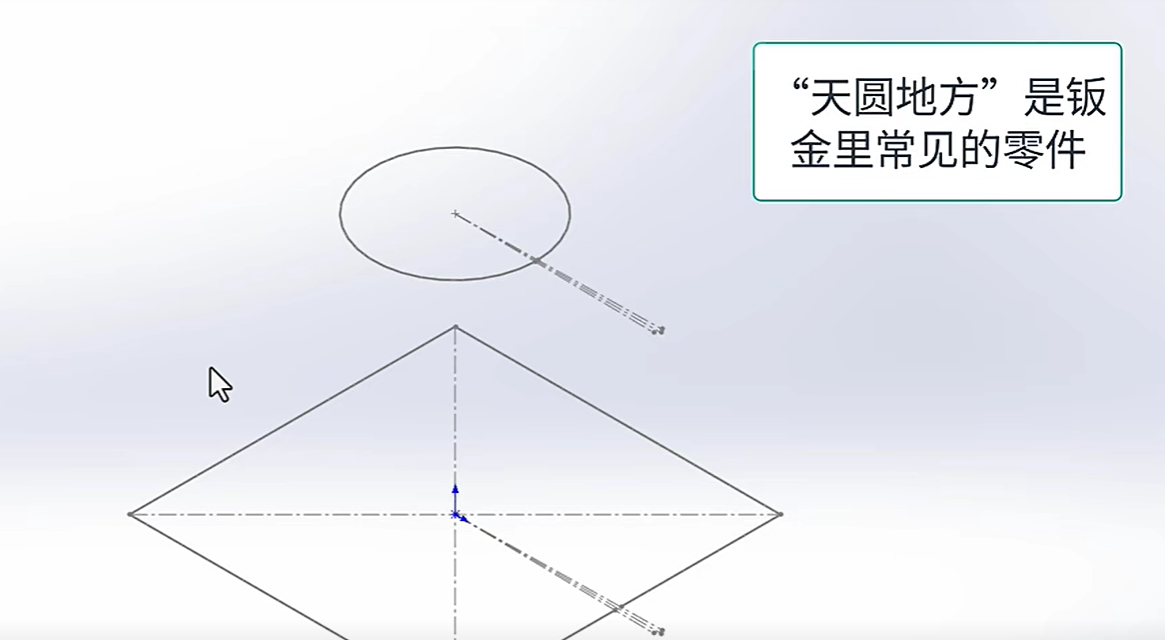

第一步：构建下方方形草图

在基准面上画方。关键点来了：四个角不能是直角，必须倒圆角;并在任意一条边上开个小口，破坏其闭环特性。

第二步：构建上方圆形草图

新建一个平行基准面，在其上画圆。切记：在圆的对应位置开一个大小、方向完全一致的缺口，这是放样成功的前提。

第三步：一键生成放样

点击“放样折弯”命令，依次选择两个草图作为轮廓。根据工厂的设备和工艺，果断选择“折弯”或“成型”。设定好板厚，若选“折弯”，别忘了在“平面控制”中调整那四个关键参数，找到精度与成本的完美结合点。

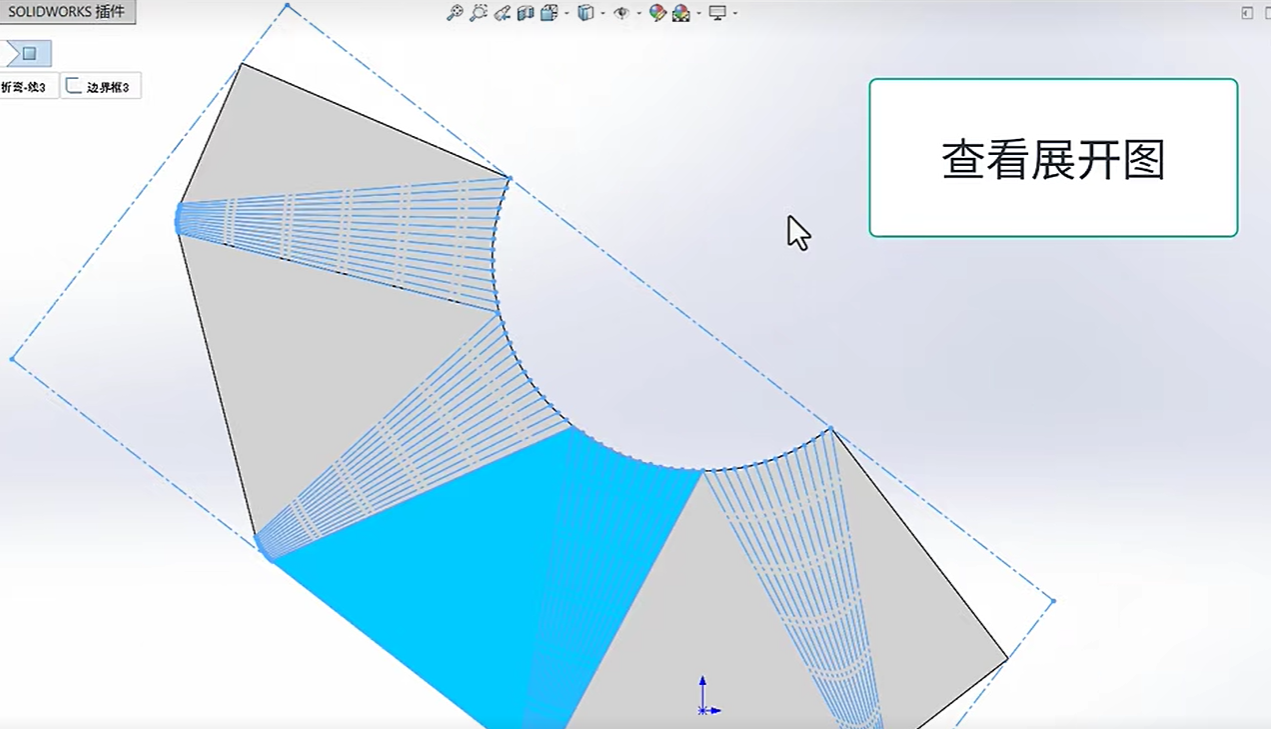

第四步：一键展开，输出下料

模型成型后，直接点击“展开”命令，“天圆地方”便瞬间平铺为下料图。至此，一个复杂的钣金件便高效、精准地设计完成了。

放样折弯的精髓在于，将复杂的工艺决策巧妙地转化为直观的软件参数。它让设计师不必深陷计算泥潭，而是将精力聚焦于工艺选择与精度把控，真正实现了设计与制造的高效协同。
