作为电气工程师，我们肯定都遇到过这种烦恼：新项目上百个设备型号，我们的电气软件里面没有相应的，需要一个个的录用，都是重复工作，不仅浪费时间，还容易出现型号填错、填漏的情况;团队多人合作时，也会出现库不统一的状况。SOLIDWORKS Electrical的制造商零件Excel批量导入的功能很好的解决了这个问题，以下内容将会详细讲解Excel批量导入功能。

一、 打开设备型号

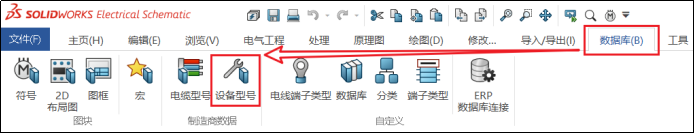

在【数据库】功能栏下方单击打开【设备型号(或电缆型号)】;

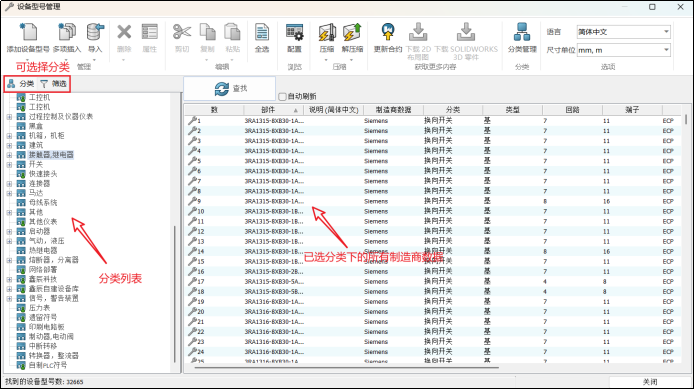

打开之后即进入了【设备型号管理】页面，任意单击一个分类即可查看到对应的设备型号数据;

二、创建供导入的Excel文件

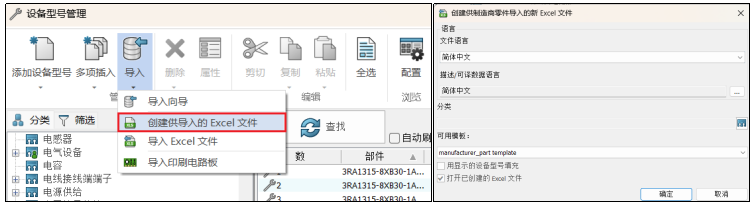

点击【导入】下方的【创建供导入的Excel文件】 出现如右侧的选择框：

文件语言：允许从列表中选择语言。默认语言与界面语言相对应。此列表中包含有14种语言;

描述/可译数据语言：允许添加多语言描述，单击 可打开语言选择器对话框选择多语言;

分类：允许打开分类选择器对话框选择制造商零件的类别;如果不选择类别，则Excel文件中的所有类别和子分类都可以使用;

可用模板：允许选择在模板文件中找到的Excel文件;

用显示的设备型号填充：勾选此选项创建表格时会把当前制造商对话框中的制造商数据填充到Excel中，不勾选则创建的是一个空的Excel模板;

打开创建的Excel文件：勾选会自动打开创建好的Excel模板;

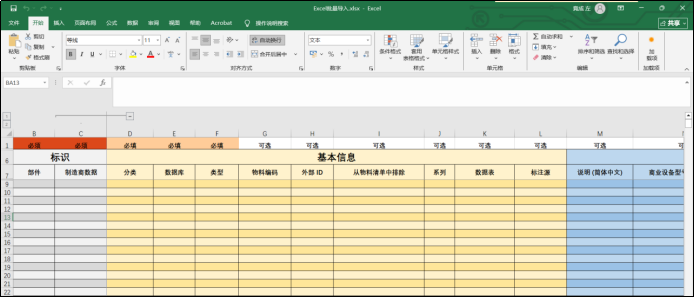

这里我们创建一个空的Excel模板并勾选【打开创建的Excel文件】如上图所示一样的选择，单击【确定】→定义表格名称和存储位置再次单击【确定】文件会自动打开，如下图：

三、 编辑Excel文件中的数据以将新数据导入到制造商零件。

注意：表示中有一些数据是必填项，如果必填项字段为空，后续导入时会发出警告

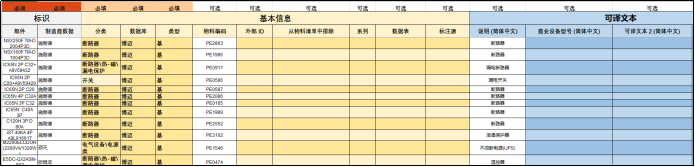

将物料信息填写到表格对应位置，非必填项可不填

四、 导入Excel文件

点击【导入】下方的【导入Excel文件】

1、行格式有以下三个选项：

每个型号一条线

每个电路一条线

每个端子一条线

2、电路分隔符有以下四个选项：

分号 ‘;’

管道 ‘|’

换行

冒号 ‘：’

3、电路分隔符有以下四个选项

分号 ‘;’

管道 ‘|’

换行

冒号 ‘：’

电路分隔符和端子分隔符不能使用相同的分隔符

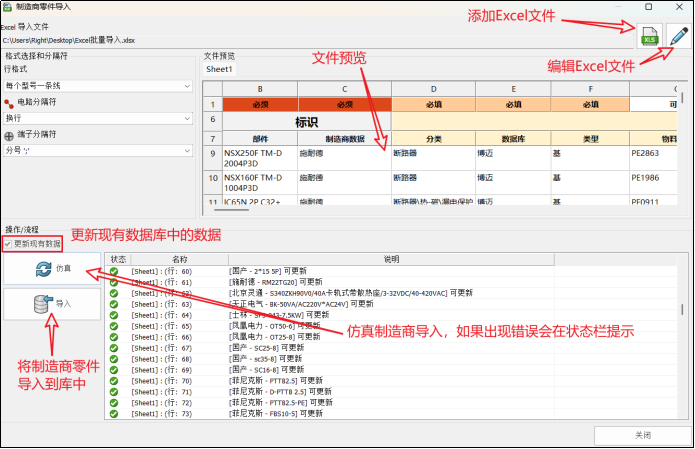

• 在文件预览下，将显示已导入文件的预览。

• 选择更新现有数据以使用 Excel文件中的数据更新库中的当前数据。

• 单击仿真以仿真制造商零件导入。创建的日志文件与Excel文件的名称相同。如果出现错误，下方会出现错误提示可以打开 Excel 工作表并更正错误。

单击编辑以打开所选 Excel 文件进行编辑。

单击导入以将制造商零件导入到库中。

步骤：添加Excel文件→勾选【更新现有数据】→【仿真】→【导入】

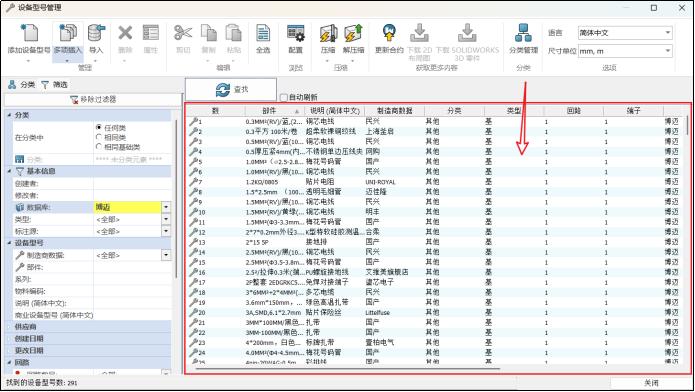

出现已导入XX个设备型号表示已经将Excel中的数据成功导入到软件了，筛选对应的数据库，查看刚入的制造商数据。

以上便是SOLIDWORKS Electrical制造商部件型号库Excel批量导入的方法，通过此方法可以快速的将我们所需要用到的数据库快速的导入到软件中，代替手动重复工作，节省时间，同时通过官方模板保证数据规范，从源头避免错误。
