SOLIDWORKS如何选择圆角及倒角的虚拟交点

作者:鑫辰信息科技发布日期：2022-01-12浏览人数：483

工程师在SOLIDWORKS中标注尺寸时，应该都有遇到选择圆角或者倒角的交点问题，其交点在SOLIDWORKS 是没有直接显示的，如果通过画辅助线添加几何关系来生成交点的话，相对来说会比较麻烦。

对于不熟悉软件的人来说是会影响效率。在SOLIDWORKS中是可以快速生成虚拟交点。步骤如下：

1、按住键盘Ctrl键选择圆角或倒角旁边的两条线段，如下图所示。

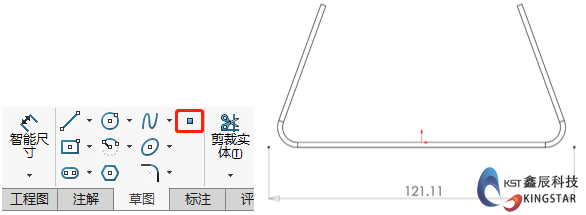

2、然后点击草图工具栏的点命令，虚拟交点就出现了。两个圆角的虚拟交点都是通过该方法做出来，然后选择虚拟交点标注。该方法在零件的草图绘制和工程图的标注都是适用的。虚拟交点不但适用圆角、倒角，不平行不相交的两条直线也同样适用。

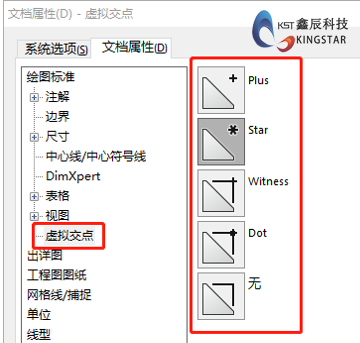

3、我们还可以设置虚拟交点的样式，依次选择菜单栏选项>文档属性>虚拟交点，选择自己喜欢的样式保存即可，如下图所示。
