SOLIDWORKS 强大功能之宏(一)

作者:鑫辰信息科技发布日期:2022-05-05浏览人数:457

作为一款通用设计软件,SOLIDWORKS可以帮助用户完成结构的设计、验证及加工等企业所需的应用需求;但是使用者在需要实现某些特定场景的功能时,可能会发现SOLIDOWORKS无法完全满足自身的需求,或者在能够满足的情况下需要花费比较大的精力,影响了设计效率;


如果这种场景在产品设计中经常出现,使用者可以考虑借助一些第三方的插件去实现这些需求;但是第三方插件往往也只是一种通用化的工具,在第三方插件也同样无法满足我们的要求时,我们可以考虑SOLIDWORKS为用户提供的强大功能——宏。


宏实际是SOLIDWORKS为使用者提供的一个扩展编程接口,用户可以通过API调用SW的各类函数,实现以往我们无法完成的操作;

我们可以使用宏完成以下常见操作:

1.遍历装配体的整个结构树,为所有零件指定默认材质;

2.为零件随机上色;

3.批量添加、修改属性;

4.导出符合企业要求的BOM结构,并为BOM添加表头;

5.参数化设计程序;

那么使用者如何创建一个基本的宏程序呢?接下来我们将介绍如何为SOLIDWORKS创建一个标准件生成器的插件;

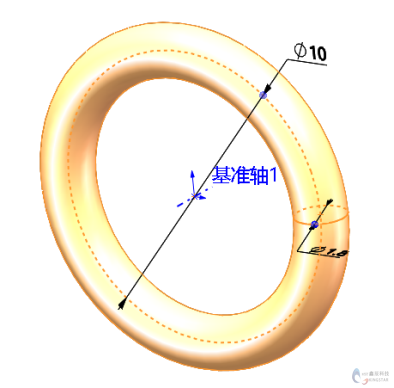

1. 新建一个Part,创建一个o圈模型,标注尺寸信息,保存文件;

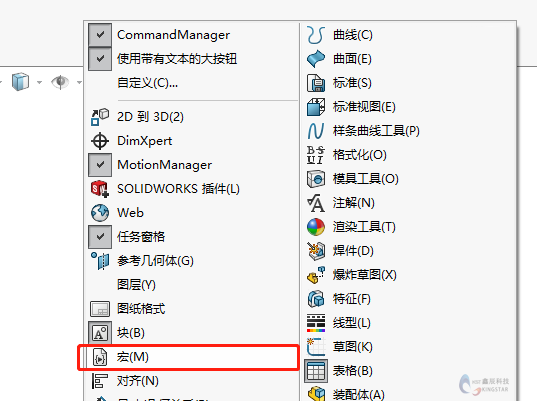

2. 在SOLIDWORKS菜单中找到“宏”的工具模块,点击后,在弹出的宏工具模块中选择“新建宏”,并保存该“宏”文件名称为“标准件插件”;

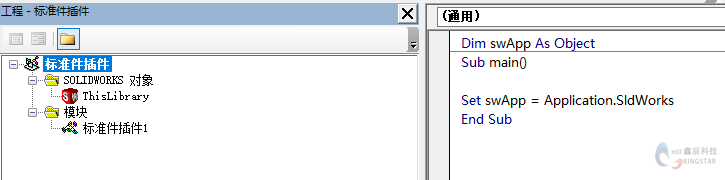

3.以下是通过“宏”并编辑器打开的“标准件插件.swp”文件;



4.现在我们需要为创建该插件的UI界面,来完成O圈的各类不同设置,并实现数据的采集;首先,用户可以创建一个窗口组件;

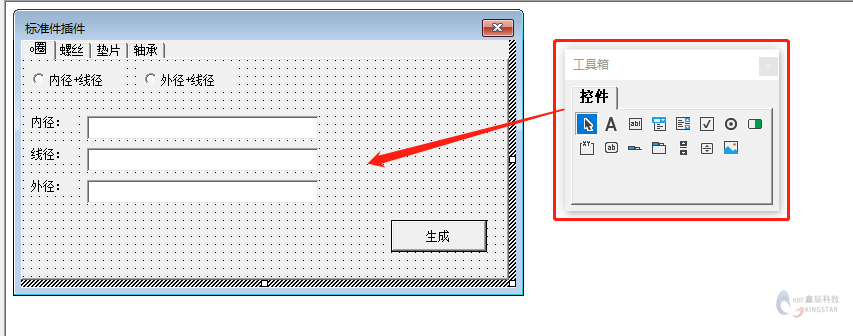

5.使用工具箱控件为UserForm1窗体创建如下UI界面,包含可选的多页页签,选择o圈形式的单选按钮,o圈的尺寸参数输入框,生成按钮;

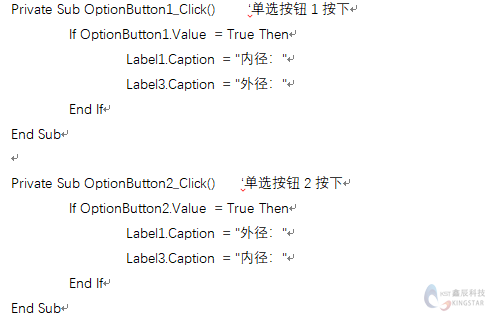

6.创建VBA代码,判断单选按钮哪一个处于激活状态,根据激活状态以确定内径和外径输入栏的位置;



以下是单选按钮按下时的不同效果:

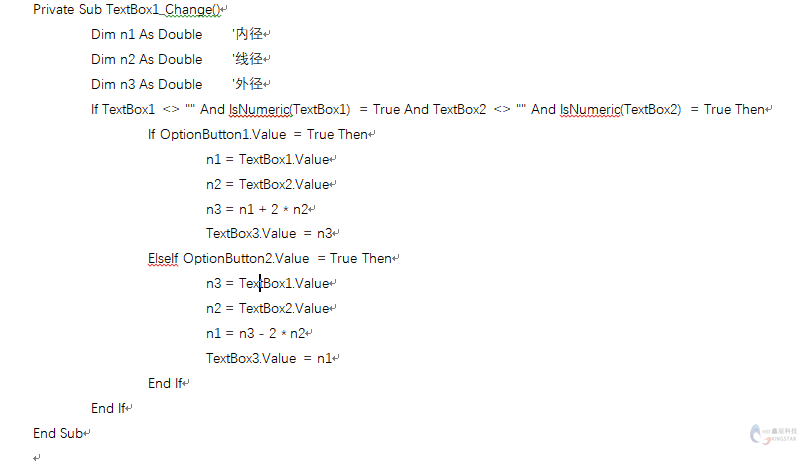

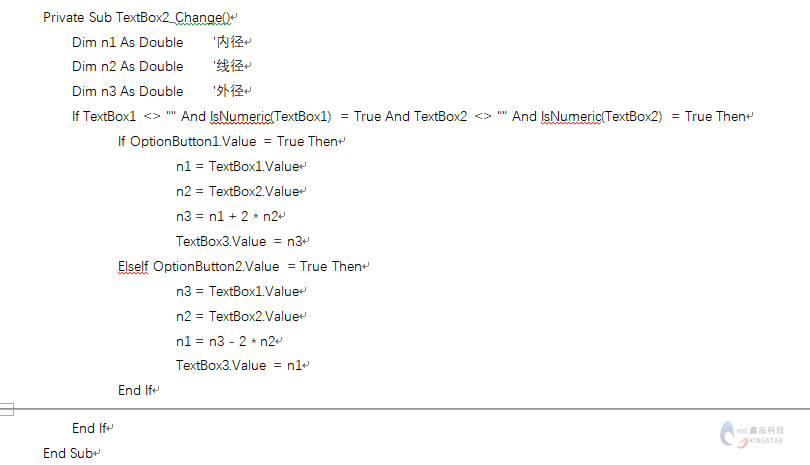

7.接下来创建内径、线径、外径的生成代码,已知这三者的转换公式:外径=内径+2*线径,且我们需要在输入两个数据后,第三个数据立即计算出来,因此需要代码能够实时刷新,所以需要在输入框内部的修改事件中触发,代码如下:



实现的效果如下:

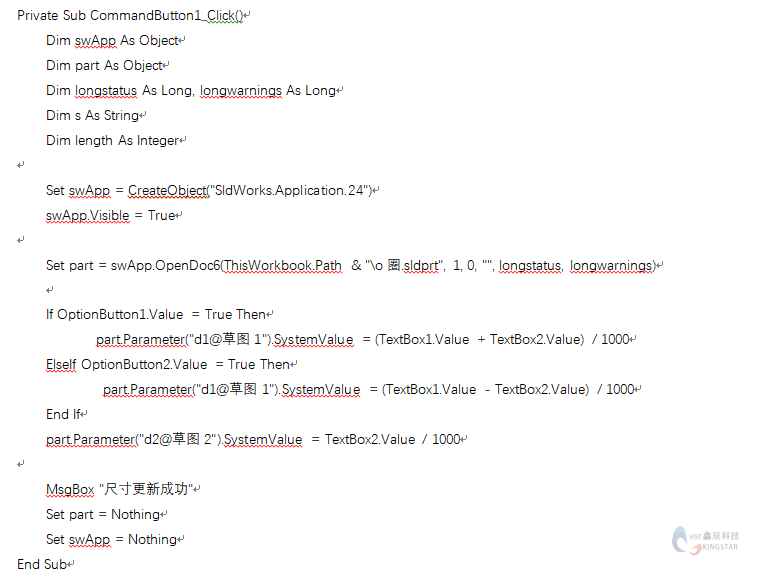

8. 通过以下代码,在点击按钮时,将数据参数传递至3D模型,并通过调用已经创建好的标准模型,实现对模型的参数修改,另存为新的文件;



以上我们通过一个o圈的制作,简单介绍了基于VBA的SOLIDWORKS宏开发;后期,我们会进一步创建其他功能模块来完成该标准件生成器的开发,敬请期待!
