众所周知,SOLIDWORKS正版软件是一款参数化、全相关的三维设计软件,模型的自定义属性可以链接到装配体以及工程图当中,而随着模型的变化,自定义属性也会随之更新,如果没有在文件模板当中添加自定义属性,那么以后在应用中通过人工添加自定义属性会很繁琐。
相信大家在日常设计工作中都会使用到自定义属性这个功能,但是大家会发现很多时候我们在为零件文档命名的时候,已经在文件名称当中带有了名称、图号、代号、项目号等信息,而这些信息与自定义属性往往是同步的,但是我们没办法将两者自动同步,造成在工作中,需要重复操作。
今天给大家分享一种不需要使用宏以及二次开发插件只利用自定义属性以及方程式的方法,实现修改文件名称自动更新自定义属性进行图名分离的方法。
在SOLIDWORKS的自定义属性和方程式当中,支持VB语言编写简单的语句,我们将利用这一特性实现属性提取。
下面我们具体看一下操作方法:

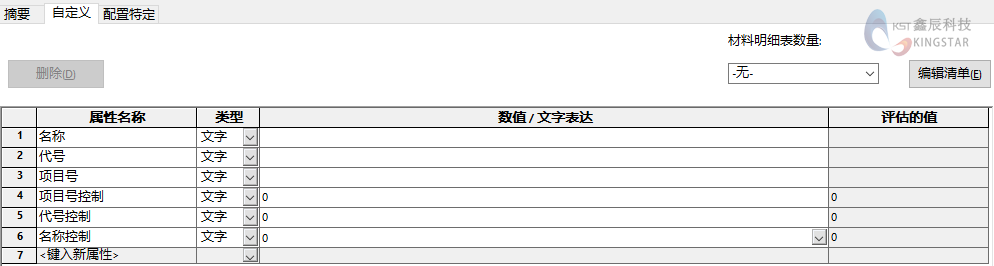

1)在自定义属性选项中填写所需要控制的属性名称信息,例如项目号、代号、名称
2)在下方输入需要代码控制的属性名称,并将其数值表达设置为0,点击确定。

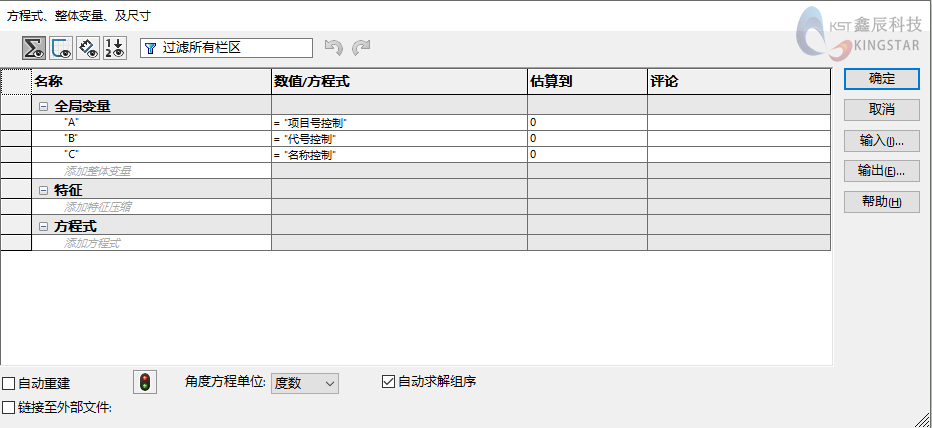

3)打开工具-方程式,新增以下变量。

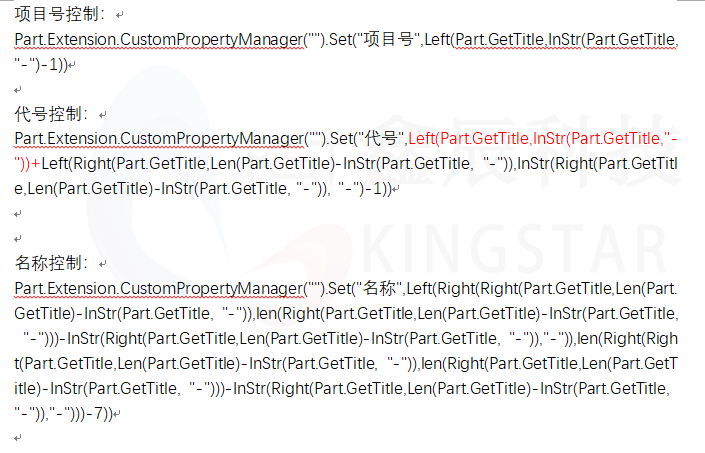

4)回到自定义属性当中,复制以下代码至对应属性名称当中

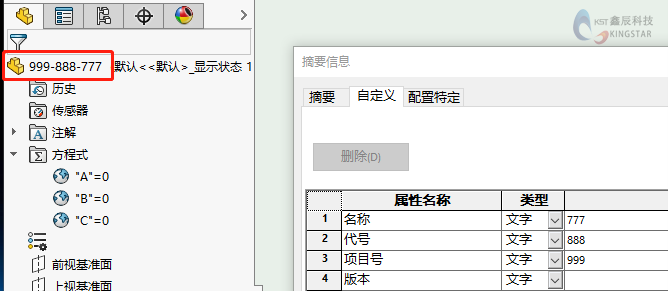

使用此三段代码效果为:

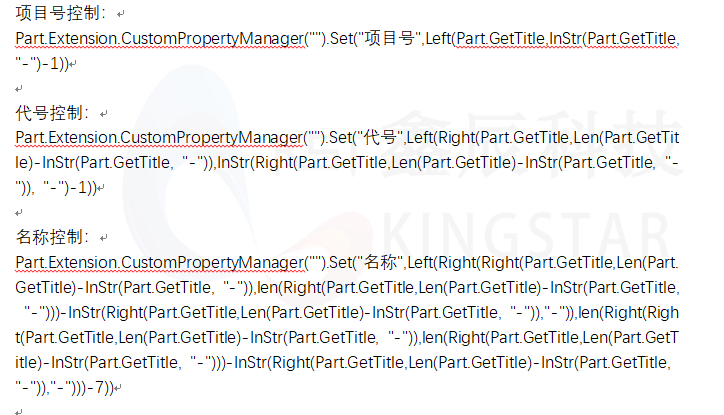

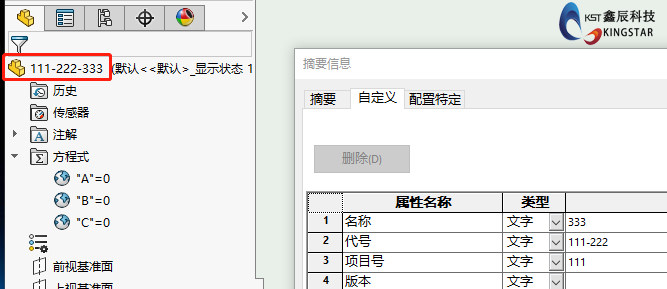

5)使用后三段代码效果为:
注:
1. 如果不使用以上顺序(项目号-代号-名称)进行排列,可通过修改代码中属性名称进行变更。
2. 如果(项目号-代号-名称)当中不需要“-”字符进行名称区分,可在代码“”中修改间隔字符。
以上是本次基于方程式的自定义属性控制的一些分享,希望能够帮助大家,更多信息请访问鑫辰信息科技有限公司
