管路系统设计的必备技能Routing,快速绘制复杂走向

作者:鑫辰信息科技发布日期:2022-06-20浏览人数:293

当今行业的现状尤其是石油设备或者天然气设备,要满足这种大型的管道设计的设备,传统的设计已经无法满足新的需求了。而且因为复杂程度、交期、成本控制的一些因素在当今需求提高的情况下二维图纸会显得越来越乏力。


ROUTING是SOLIDWORKS正版软件的一个插件,SOLIDWORKS ROUTING插件和SOLIDWORKS无缝集成的。

它的作用主要用在管路系统设计,使用此插件可以快速绘制复杂走向的钢管、软管和电线,有三维的立体走线图,也能建立管道路线的二维工程图。同时可以快速、高效地完成大部分用于气体、液体传输设备的管路系统和电气走线布局。

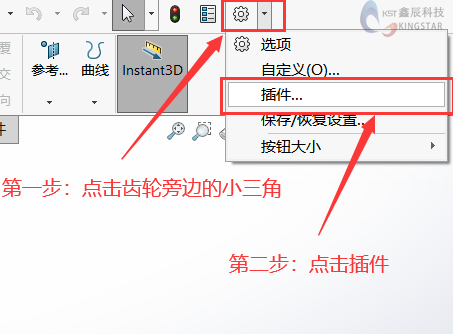

首先要把我们必须要在装配体状态下把SOLIDWOKRS ROUTING插件开启,把SOLIDWORKS ROUTING插件勾选打开。


管路系统设计的必备技能Routing,快速绘制复杂走向

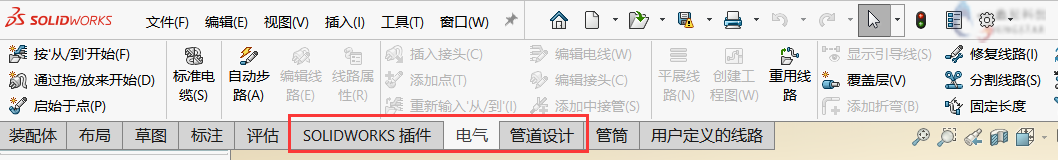

激活之后在CommandManager工具栏当中会有电气、管道设计、管筒、用户定义的线路这四个选项可以从此调用。


管路系统设计的必备技能Routing,快速绘制复杂走向

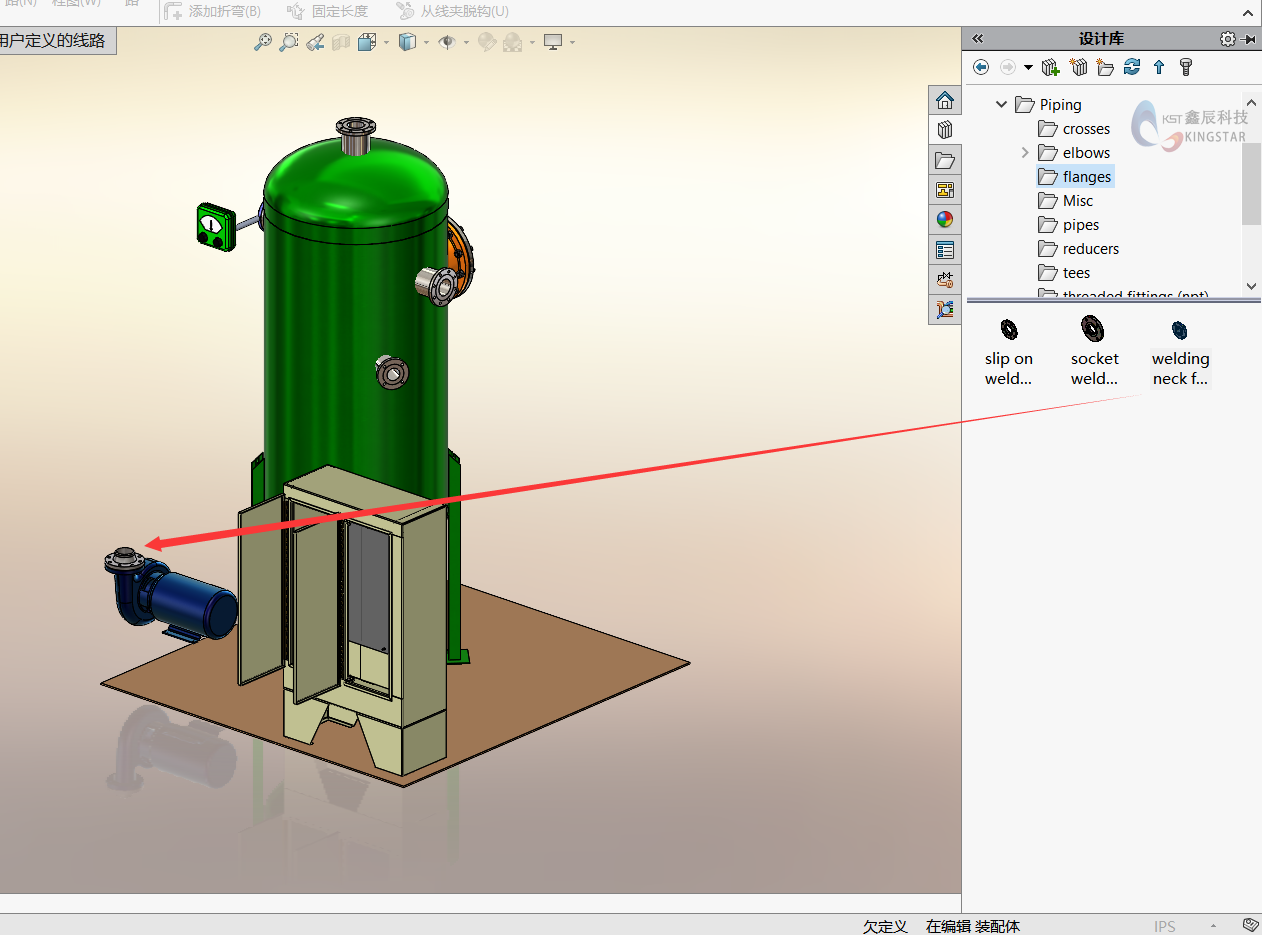

相应的在右边任务窗格的设计库当中会有一个系统自带的管道设计库,系统自带 的接头、管筒、法兰、弯管等均可从此处进行调用。在库内找到我们所需要使用的法兰,可以直接通过拖动到装配体内的合适位置


管路系统设计的必备技能Routing,快速绘制复杂走向

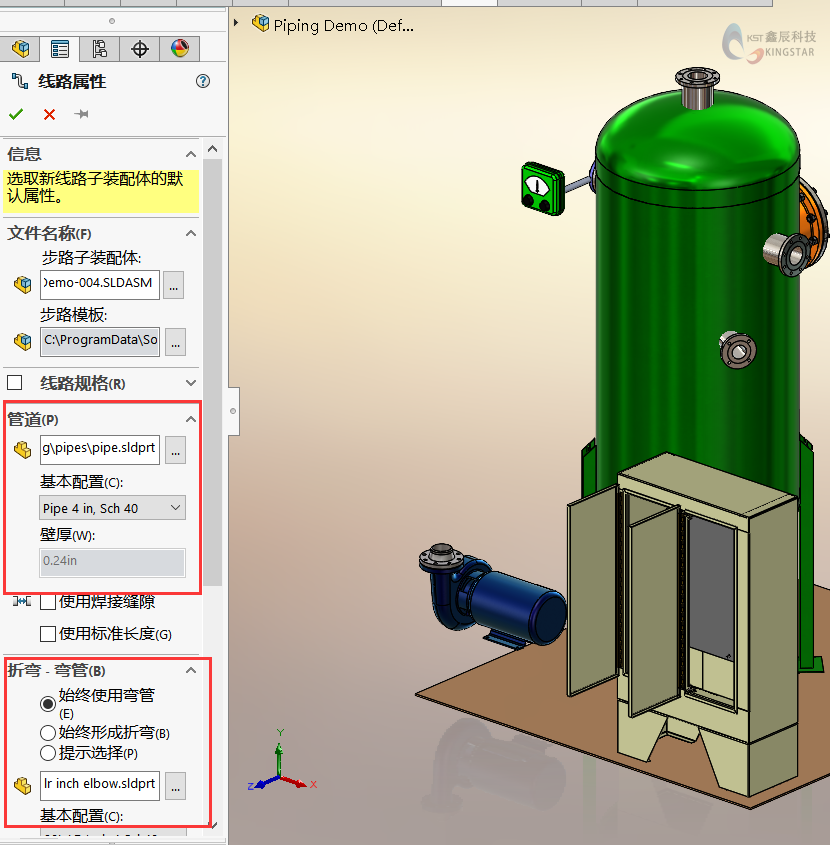

在把法兰放置到相应的位置之后,在绘图区域左边会有一个线路属性,系统会自动选取合适的管道与弯管,也可以自行选择其他尺寸的管道。

在我们点击确认之后,所配合的法兰位置会延伸出一根管道,这根管道是通过3D草图去定义的,我们可以在它的接点处去绘制3D草图以完善我们的管道设计。


管路系统设计的必备技能Routing,快速绘制复杂走向

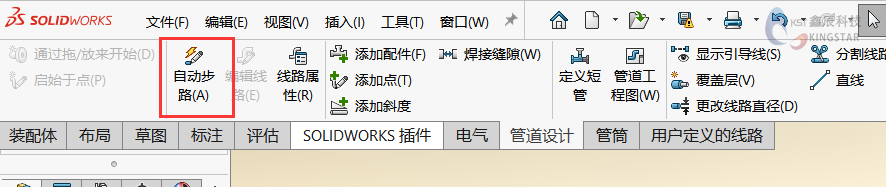

除了这种方法还可以通过自动步路,当我们要在两端的法兰处去步路管道的时候可以通过自动步路自动对接管道。可以看到我们在线路属性中勾选了始终使用弯管这个选项之后,管道在折弯处都会自动生成弯管。


管路系统设计的必备技能Routing,快速绘制复杂走向


通过选择两个接点形成自动步路,在此我们可以更改交替路径以达到我们需要的步路方式。

我们也可以给管道做分支线路,找到管道设计当中的分割线路把我们需要做分支的管道线路做分割。使用自动步路把刚刚做分割的点与法兰管道连接起来就能得到一个分支管道。绘制完管道布线之后可以在设计库当中使用三通阀去与刚刚做分支的管道做配合。


管路系统设计的必备技能Routing,快速绘制复杂走向


在我们绘制完管道之后可以看到左侧零件树有我们设计的管道子装配体,零部件文件夹就是我们所使用的的弯管,线路零件文件夹则是直管,路线则是我们所绘制管道的3D草图。

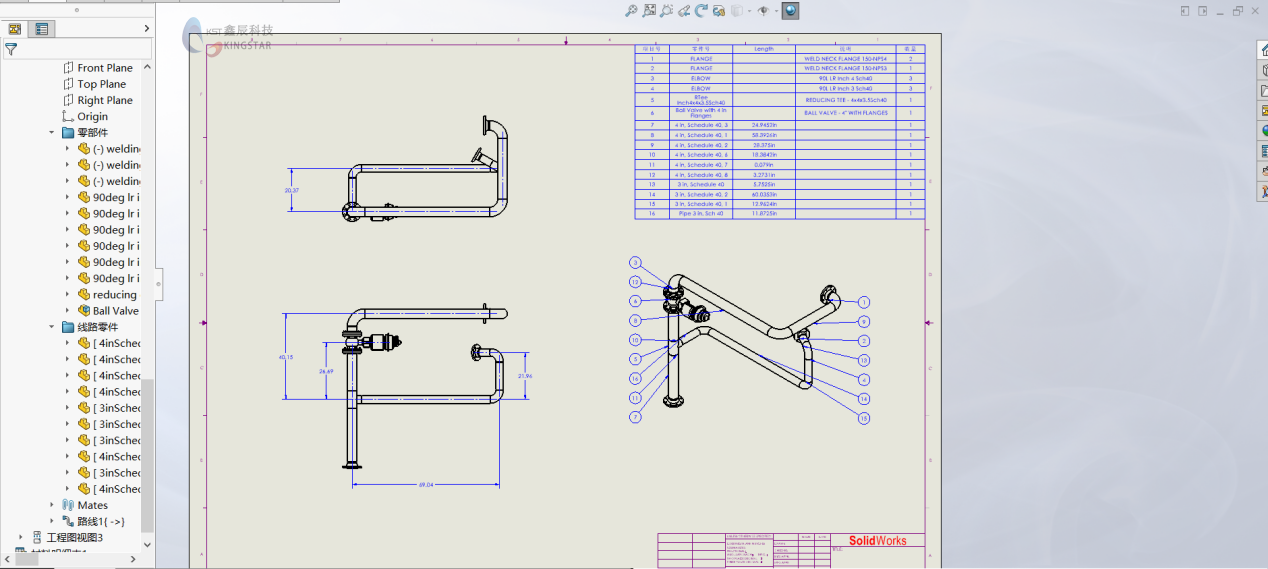

与我们往常设计步骤一样,在制作完管道布线之后并添加完我们所需要的一些管道零部件以后,进入到工程图当中编辑。


管路系统设计的必备技能Routing,快速绘制复杂走向


添加中心线以方便我们进行尺寸标注。也可以通过添加材料明细表去详细查看管道的属性、长度等等。


总结:SOLIDWORKS Routing 功能对于有运用到管道的设备行业无疑是个非常好用的功能,除了自动布线还能帮助我们计算使用管道的长度。在Routing 设计库当中也有很多的管道零部件提供给工程师使用,以方便我们快速的进行管道布线制作。


以上是SOLIDWORKS Routing管道布线应用一些分享,希望能够帮助大家。更多信息请访问鑫辰信息科技有限公司
