作者:鑫辰信息科技发布日期:2022-07-04浏览人数:502

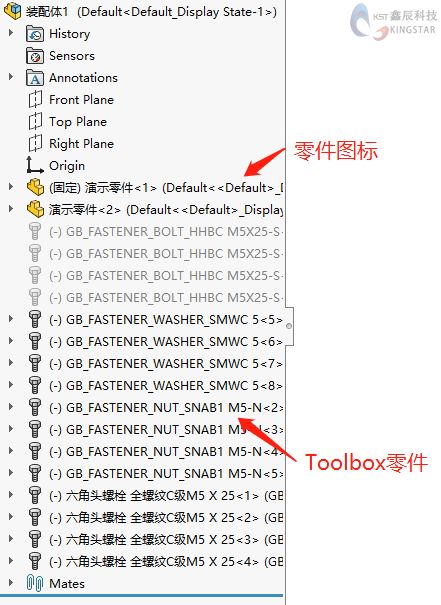

SOLIDWORKS正版软件拥有一个非常强大的标准件插件—Toolbox,包含了大量种类的标准件,常见的有ANSI、JIS、ISO、DIN更有GB等标准。在使用时标准件在设计树和明细表中显示的名称为英文状态,对于国内企业来说不是很方便,这期为大家带来ToolBox汉化以及零件属性更改的分享在装配中使用,ToolBox标准件能够自动在材料明细表中现在汉化图样名称以及对应图样代号。我们看看应该如何制作!

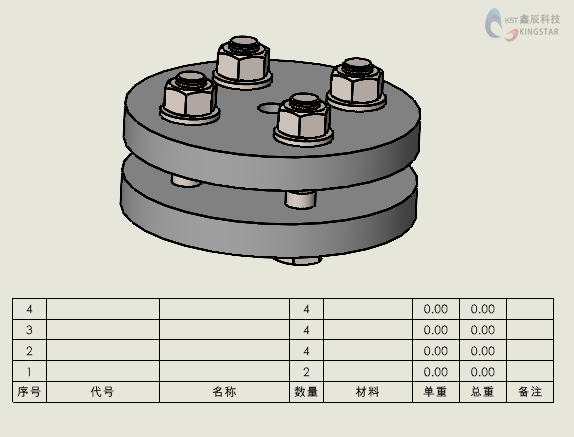

在工程图文件中插入材料明细表,【注解】-【表格】-【材料明细表】
我们可以看到在材料明细表当中,属性信息没有自动填写,而标题栏的表头部分是具有链接功能的,并不是简单的注释性文字,每一列的属性都能链接自定义属性显示,我们需要将材料明细表的列属性与零件属性链接起来,以此来实现自动填写,实现属性关联。
上诉材料明细表中比较规范的填写方式是:
代号:自制件填写零件的图号;标准件填写相关的执行标准
名称列:自制件填写零件的名称;标准件填写符合国标规定的标记名称
材料列:自制件填写零件的材料,标准件填写国标规定的标记方式
备注:“自制件”、“外协件”或者“标准件”

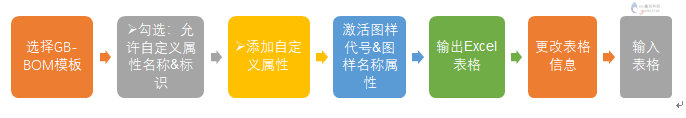

一:“Toolbox汉化步骤”
1)打开“ToolBox”设置
【Windows菜单栏】—【SolidWorks工具】文件夹 —【Toolbox设置】
2)—操作步骤

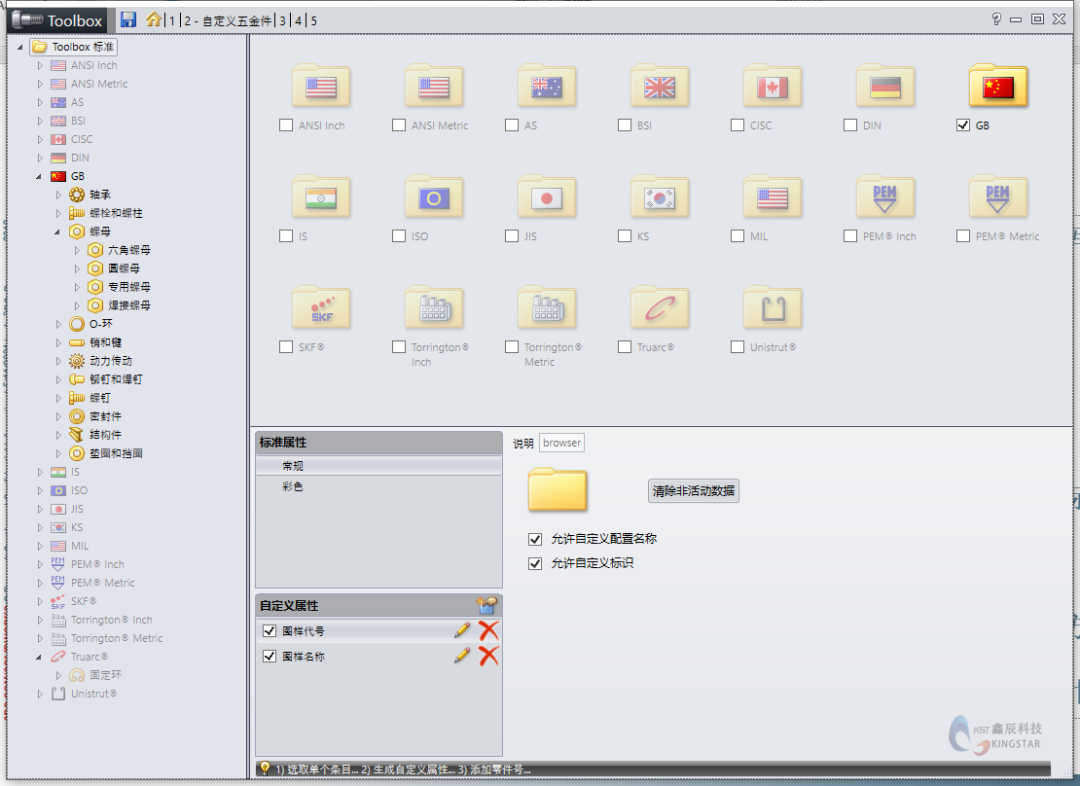

1、在ToolBox标准下,如果不需要使用其他国家标哦准,可以取消激活,只显示GB
2、在【自定义属性】中添加自定义属性并勾选上允许自定义配置名称、允许自定义标识:
【图样代号】:映射GB代号
【图样名称】:映射标准件名称标记
3、展开文件树,找到需要配置的标准件

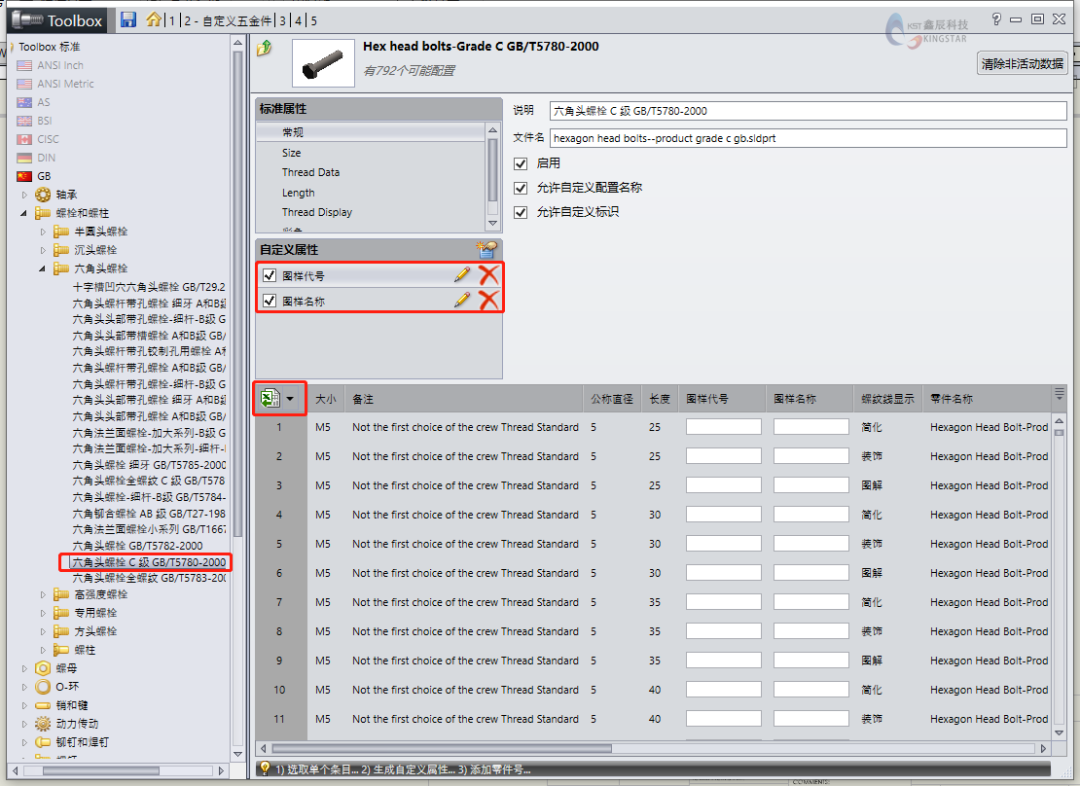

4、点击【六角头螺栓】-【六角头螺栓C级 GB/T5780-2000】,激活前面步骤添加的自定义属性图样代号&图样名称
输出Excel表格
3)—表格设置
在Excel表格当中将H列零件名称修改为六角头螺栓 全螺纹C级
图样名称使用函数“=H5&I5”图样代号使用函数“=J5”
使用同样方法将平垫圈和螺母也汉化
若执行了“ =H5&I5”, 但是F5单元格仍然显示“=H5&I5”,这是因为Excel没有正常进行字段合并运算,处理方法是同时选中F、H、I 三列数据,右键单击进入“设置单元格格式”,选择“常规”,确认即可。

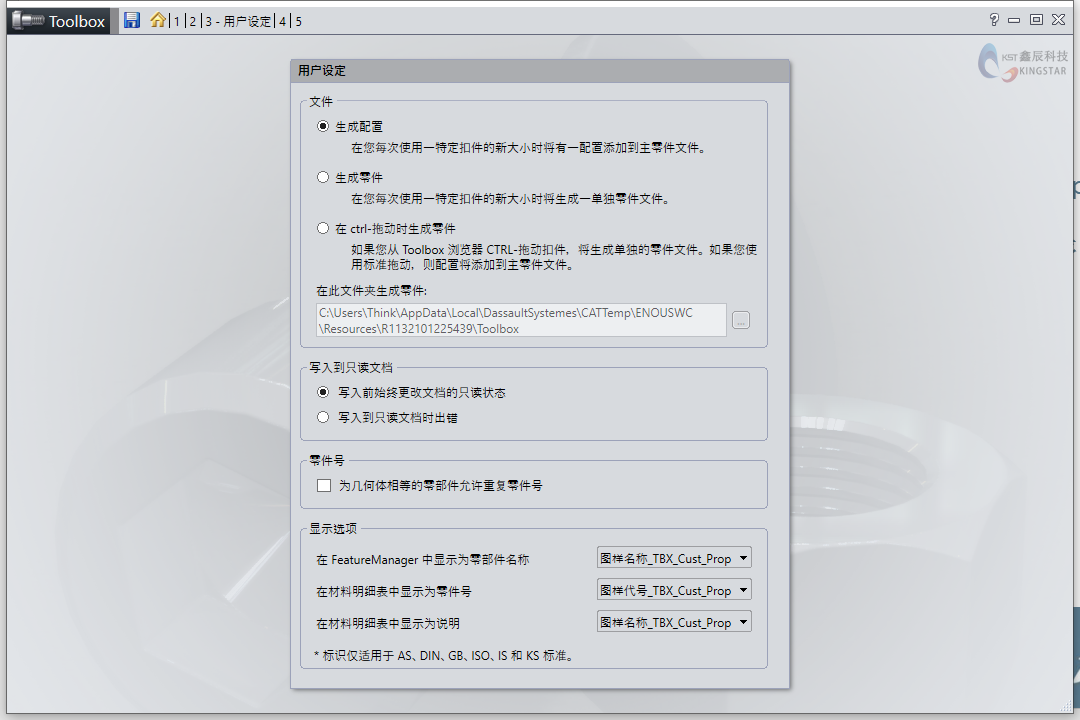

4)—设置

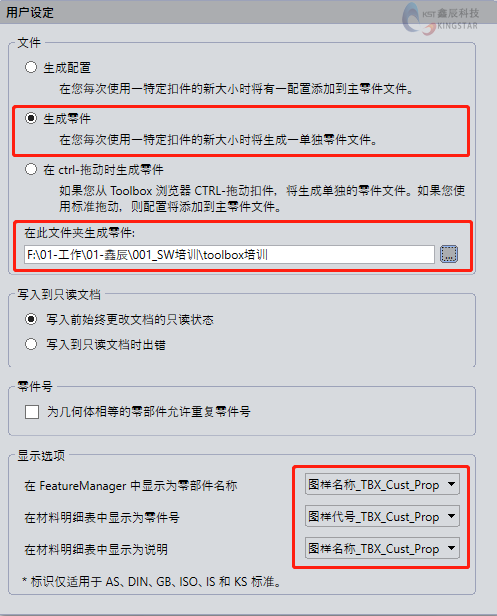

切换ToolBox设置到用户设定

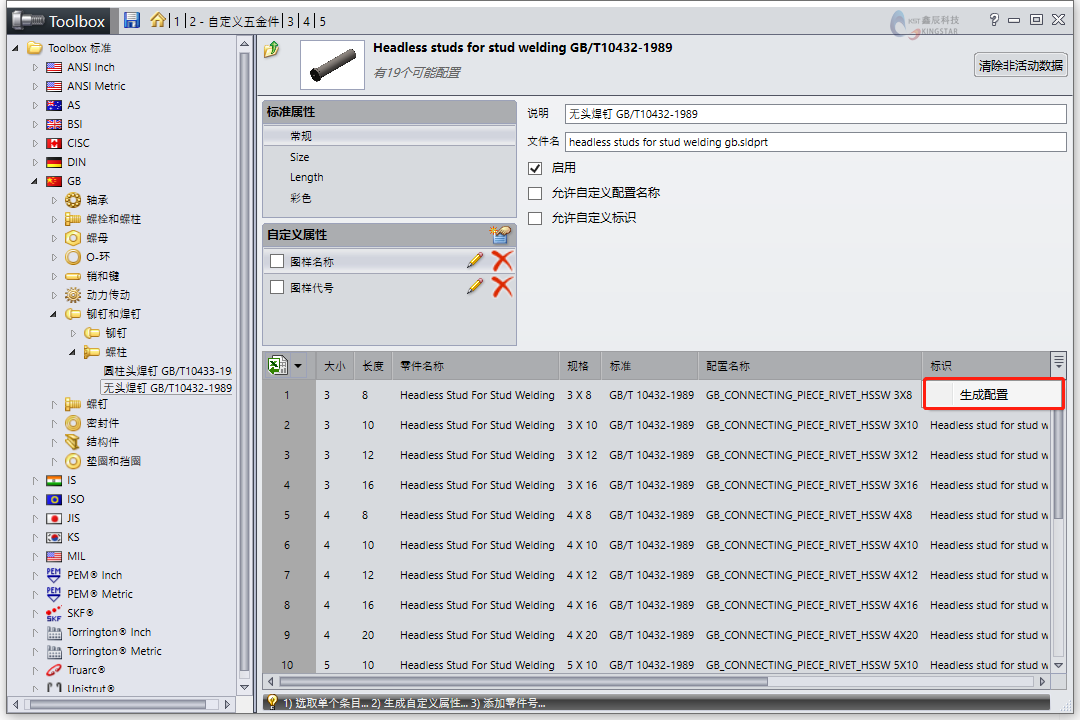

【生成零件】指定路径文件夹作为自定义零件库,生成零件。
【在此文件夹生成零件】此文件夹只会保留使用过的常用标准件,可以添加至设计库中,再次使用可以快速提取。
显示选项选取对应选项
二、“Toolbox属性更改”
1、Toolbox与SOLIDWORKS本身数据库相关联,打包拷贝发送的时候,容易产生Toolbox属性更改的问题,从而使得标准件的大小改变

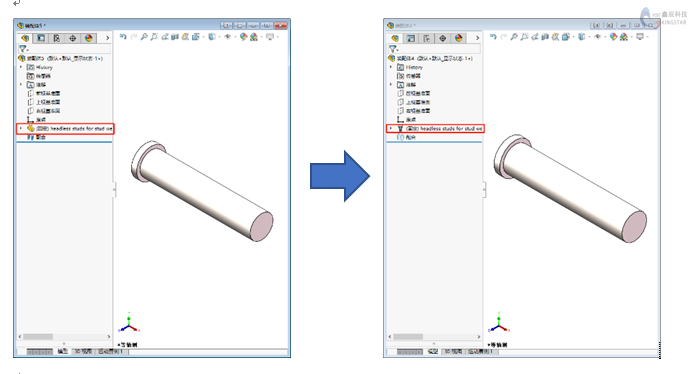

2、可将Toolbox零件的属性更改为普通的零件,这样就可以避免大小的改变。

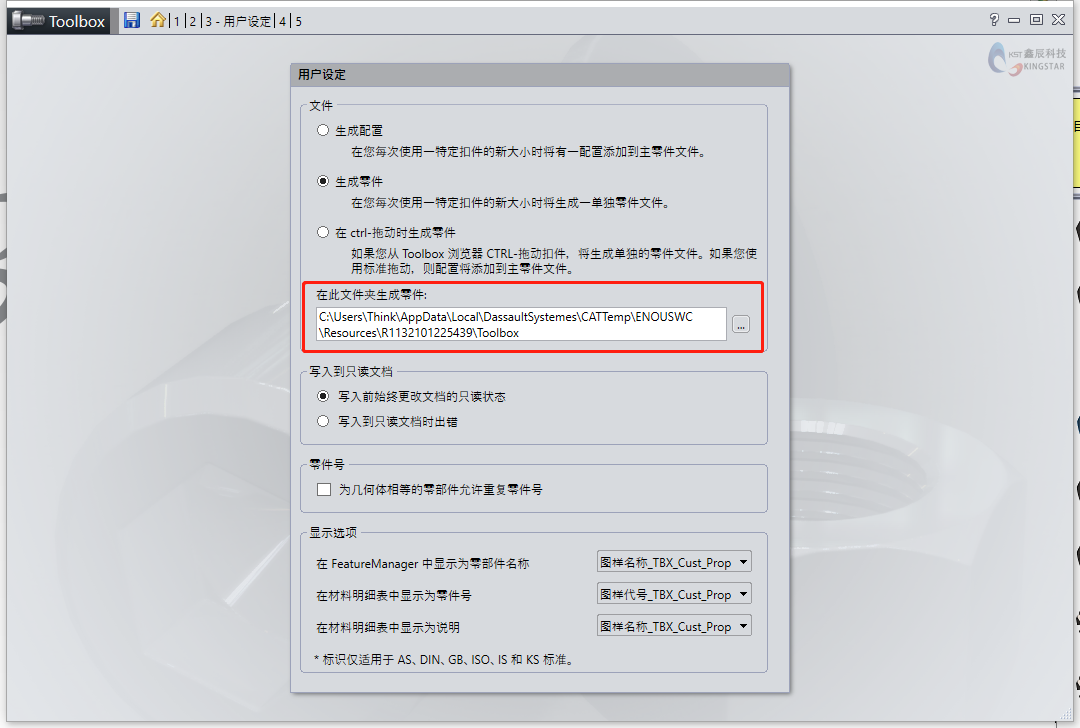

3、根据设定的文件夹路径:
C:UsersThinkAppDataLocalDassaultSystemesCATTempENOUSWCResourcesR1132101225439Toolbox文件夹路径下,
可以找到每次生成toolbox零件所存放的路径。
4、浏览到电脑的如下位置:

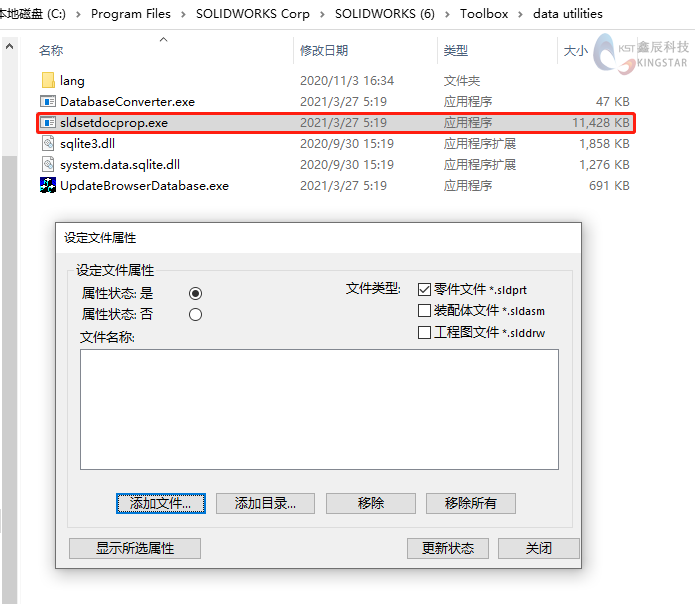

C:Program FilesSOLIDWORKS CorpSOLIDWORKS Toolboxdata utilities找到sldsetdocprop.exe可执行程序

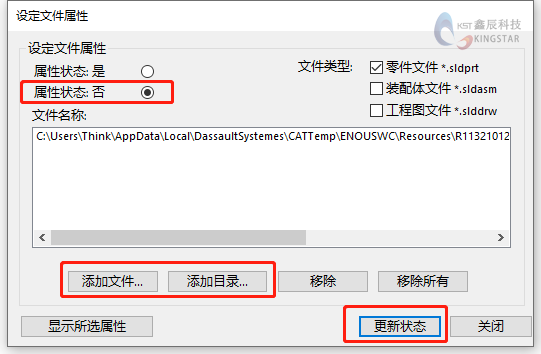

5、 进入设定文件属性后选择属性状态否,通过添加文件将需要转换的Toolbox文件添加进来,单机更改状态。Toolbox零件转换为普通零件。需要在SOLIDWORKS关闭,零件未打开的情况下进行属性状态转换,否则将 转换失败。
以上是SOLIDWORKS软件之ToolBox汉化与属性更改的详细信息,由SOLIDWORKS代理商一级代理商鑫辰科技为您提供,如果您对SOLIDWORKS正版软件感兴趣,可访问鑫辰信息科技(深圳)有限公司进行咨询。
