如果天气更炎热,就需要开启空调了,因为空调可以更快降低室内温度,那么开启空调后,室内温度变化如何呢?我们使用SOLIDWORKS Flow Simulation分析。
关闭窗口,空调开启60S后,下图10个草图点位的流体温度、速度以及变化曲线;下图基准面1、2的温度变化切面图;分析过程说明。优秀作品即有机会获得SOLIDWORKS专属豪华鼠标垫(限量20件)。

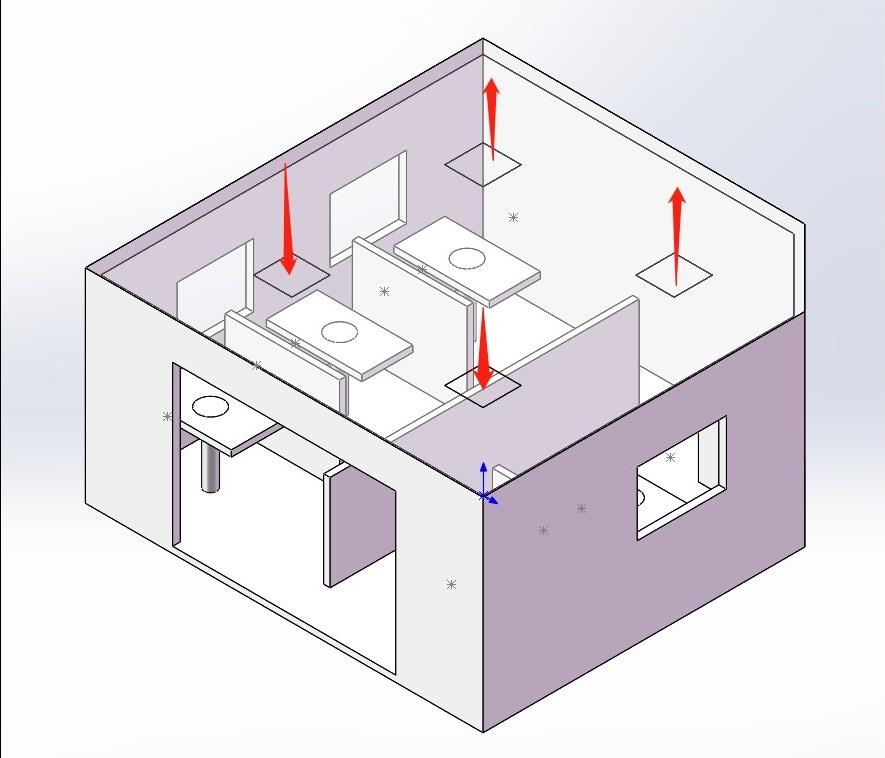

边界条件:
- 关闭大门、三个窗户;
- 环境温度为35度,大气压力为标准大气压;
- 五个焖锅散发热气,体积流量为0.3 m3/s,温度为95度;
- 靠近大门2个空调口为出风口,体积流量为2 m3/s,温度为20度;
- 远离大门2个空调口为回风口,体积流量为2m3/s。
本例分析计算60S后温度情况,需要使用瞬态分析,同时还需要考虑热问题,所以是瞬态分析、热分析组合的流体分析,设置如下:

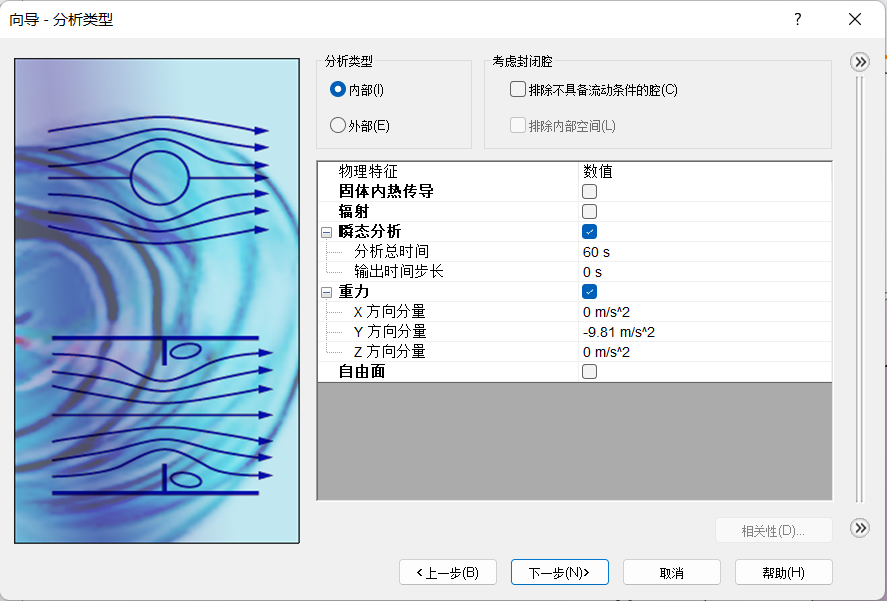

1.向导式设置
通过向导可以逐步设置相关参数,根据本例给出的初始条件,设置分析类型为内部分析、勾选瞬态分析、考虑重力影响,选择空气为分析介质,设定环境温度为35度,其他参数可以默认。

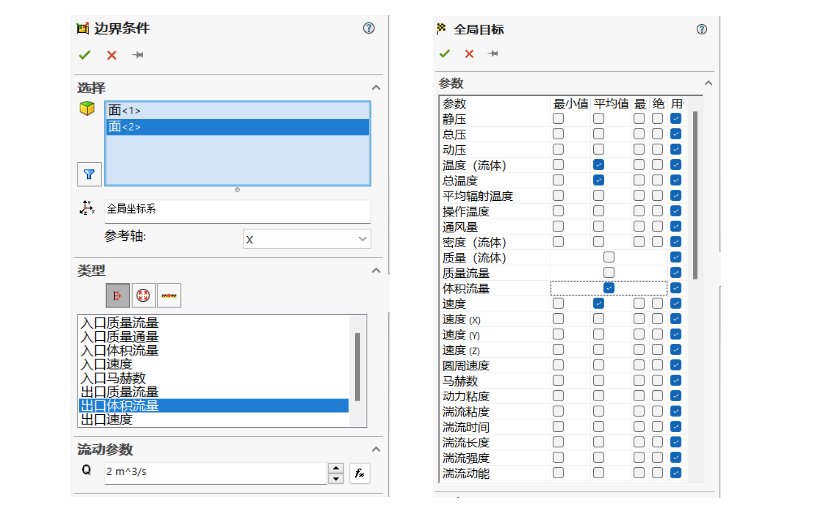

2.设定边界条件

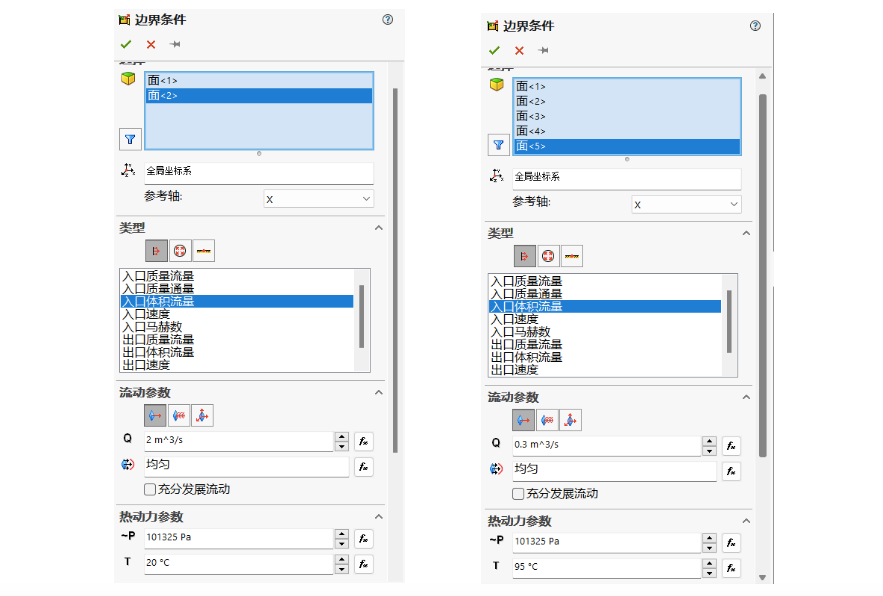

根据本例给出的条件,设定空调出风口体积流量为2m3/s、温度20度;焖锅散热热气体积流量为0.3 m3/s,温度为95度;空调回风口为设定体积流量2m3/s。流体温度、总温度、速度等为分析目标。

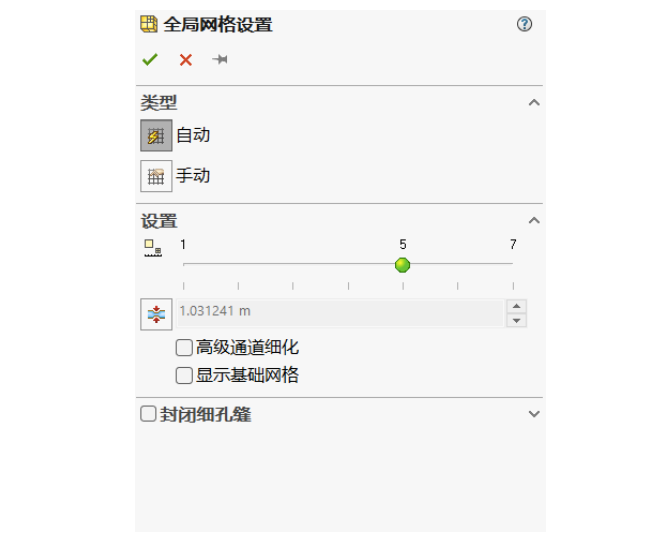

3.网格化及分析
根据需要可以设定网格精度,之后进行分析计算即可。
4.查看结果
通过结果文件夹可以查看相关结果,本例中需要查看10个草图点位的流体温度、速度以及变化曲线,图中基准面1、2的温度变化切面图,可以使用点参数和切面图实现。

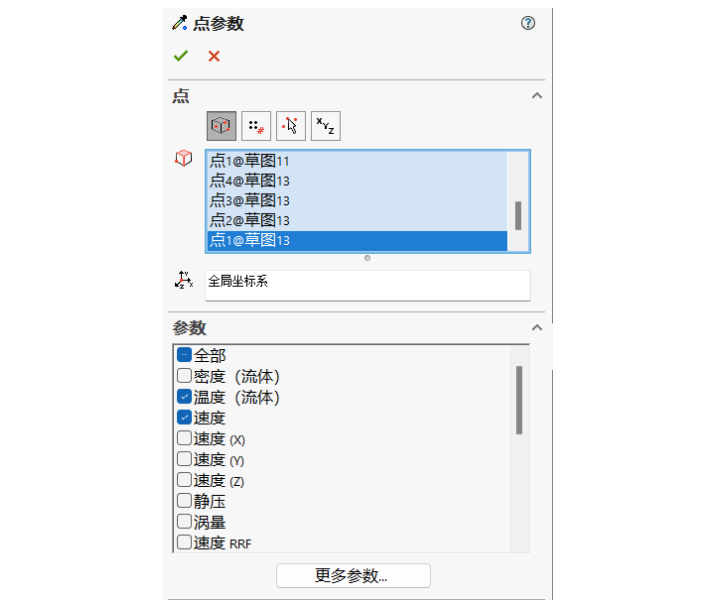

4.1 点参数
设置窗口里选择10个草图点为对象,选择温度、速度为参数,点击显示即可查看草图点的温度及速度情况。

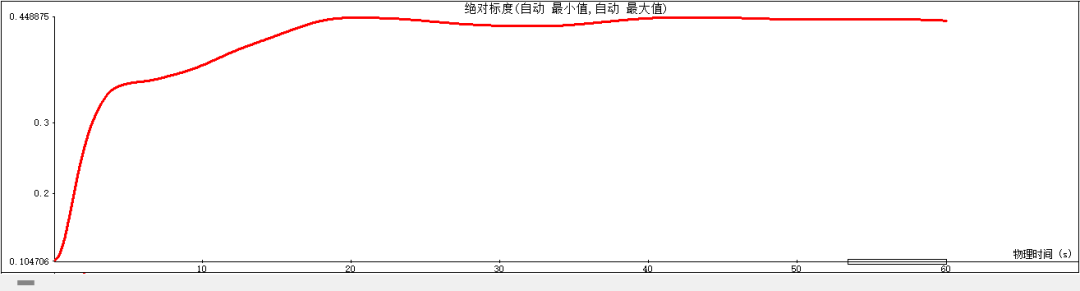

4.2 变化曲线
在求解器窗口可以查看变化曲线,通过“插入目标图”,选择温度或速度为对象,设定X轴单位为物理时间。即可查看变化曲线。

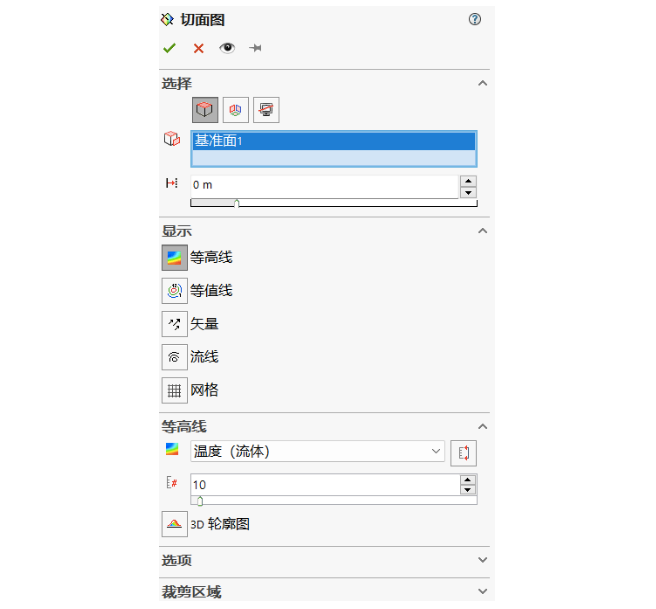

4.3 切面图
设置窗口里分别选择基准面1、2为对象,选择温度或速度为参数,即可看到温度或速度分布情况。
