SOLIDWORKS高级应用之检查零件孔是否对齐

作者:鑫辰信息科技发布日期:2023-02-20浏览人数:308

当我们完成一个零件设计之后肯定会进行装配,装配好之后上面的孔是否能与之配合的零件正好对齐,这会直接关系到我们后面的产品到装配部门装配是否成功。


也就是说我们在设计阶段我们就要判断孔是否能正确的对齐,那么SOLIDWORKS正版软件中提供了一个很棒的功能帮助我们去判断零件孔是否对齐。


这种方法是不支持:多边界的拉伸、还有输入的零件和实体还有派生的零件和实体等等。支持异形孔向导孔、简单直孔和圆柱切除的特征。

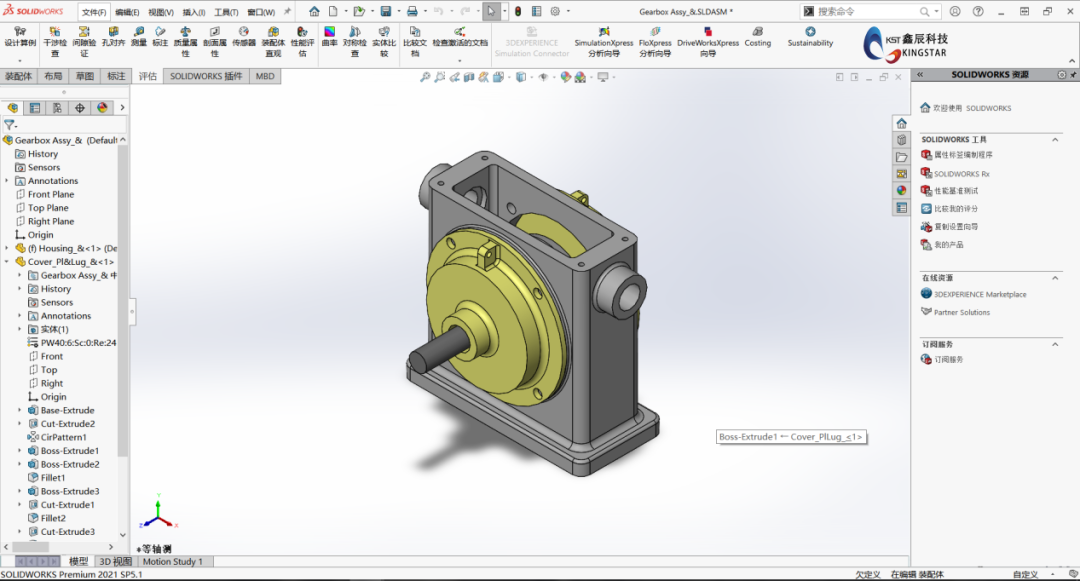

以这个装配体为例,可以看到端盖与零件配合是有四个孔的。


SOLIDWORKS高级应用之检查零件孔是否对齐



SOLIDWORKS高级应用之检查零件孔是否对齐

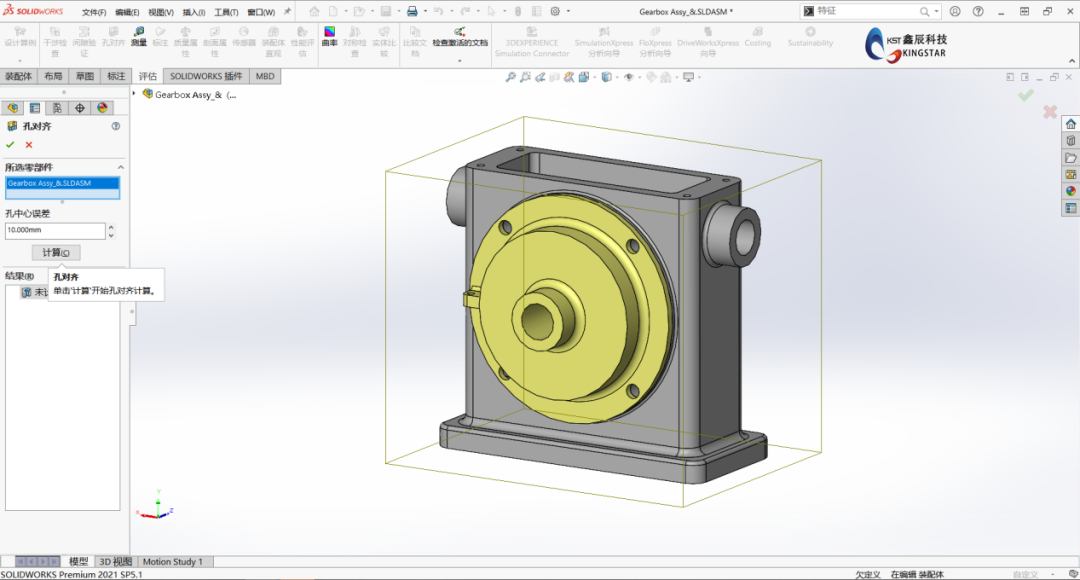

当我们在设计当中如果无法肉眼判断孔是否对齐的情况可以使用孔对齐这个命令(孔对齐命令位置在选项卡当中的评估“孔对齐”)


SOLIDWORKS高级应用之检查零件孔是否对齐


一:激活孔对齐选项后

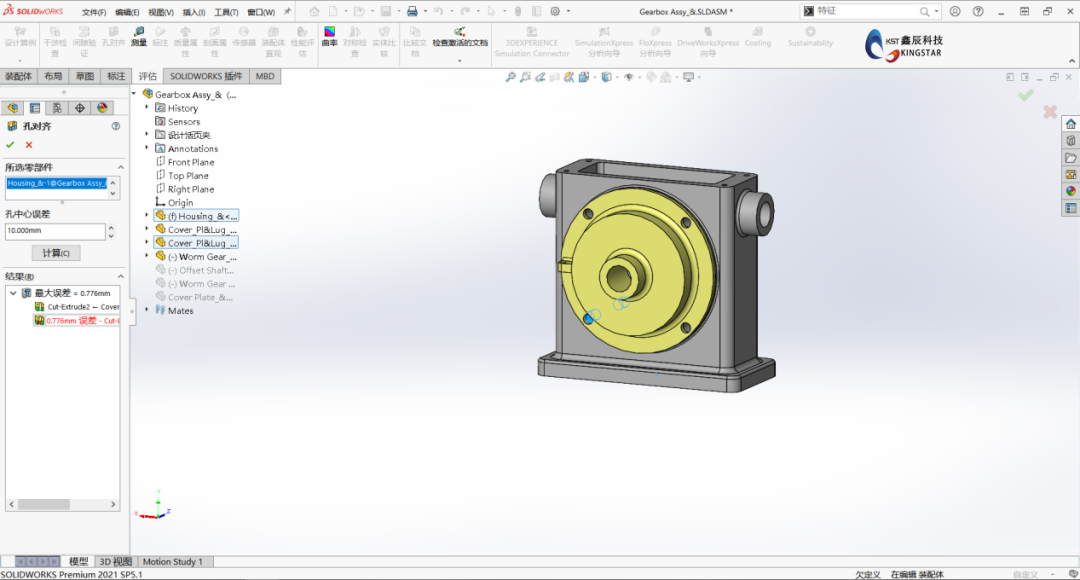

所选零部件会自动默认选中顶层的装配体,如果装配体零部件数量很多直接计算的话时间会比较长,所以在所选零部件中选中要计算的零部件即可。


SOLIDWORKS高级应用之检查零件孔是否对齐


二:孔中心误差调整好之后

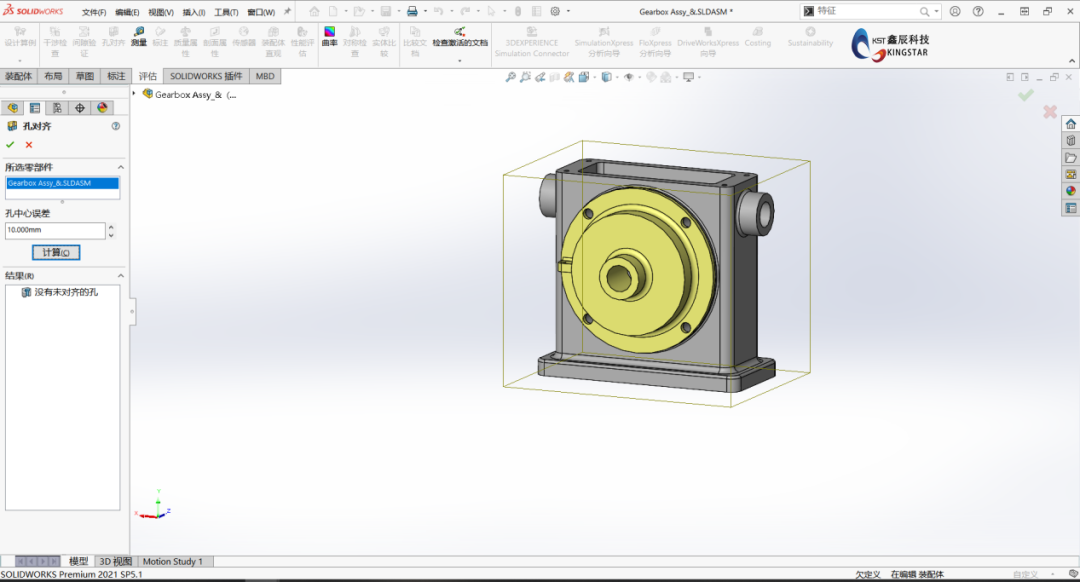

点击计算,可以看到在结果当中会以红色显示说明没有对齐的孔,右键这个结果就可以放大这个孔所在的范围位置,紧接着再对我们的零件做更改和配合。

更改完成之后再次计算就会显示结果为没有未对齐的孔。


SOLIDWORKS高级应用之检查零件孔是否对齐


检查零件孔是否对齐功能,这个功能在设计阶段就可以把孔没有对齐的情况排除掉以提高我们的设计质量。
